Paramètres des voies analogiques

Vue d'ensemble

Les paramètres de toutes les voies analogiques doivent être définis avant que le module ne puisse être mis en service. Cette section indique les codes de configuration des paramètres et fournit quelques exemples de configuration des paramètres.

NOTE : Si vous définissez de nouveaux paramètres du module, envoyez toujours un ensemble complet de paramètres (toutes les voies, entrées et sorties), même si vous ne voulez modifier qu'un seul paramètre. Sinon, le module refusera les nouveaux paramètres et continuera à fonctionner avec les anciens.

Détrompeur

Cette section se concentre sur les mots de sortie 1 et 2 (termes en gras dans le tableau ci-dessous) :

Mot	Données d'entrée	Données de sortie
1	Valeur, voie d'entrée 1	Paramètres des voies d'entrée 1 à 4
2	Valeur, voie d'entrée 2	Paramètres des voies d'entrée 5 à 8
3	Valeur, voie d'entrée 3	Non utilisé
4	Valeur, voie d'entrée 4	Non utilisé
5	Valeur, voie d'entrée 5	Non utilisé
6	Valeur, voie d'entrée 6	Non utilisé
7	Valeur, voie d'entrée 7	Non utilisé
8	Valeur, voie d'entrée 8	Non utilisé

Illustration

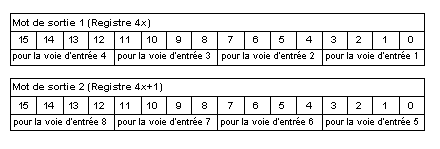

Les paramètres sont définis en entrant un code à quatre bits dans les mots de sortie 1 et 2, comme suit :

Codes des paramètres des entrées analogiques

Utilisez les codes suivants pour définir les paramètres de chaque voie d'entrée analogique :

Code (binaire)	Code (hexadécimal)	Paramètre
0000	0	Valeur réservée (voir remarque ci-dessous)
0010	2	Plage d'entrée +/-5 V et +/-20 mA
0011	3	Plage d'entrée +/-10 V
0100	4	Voie inactive
1010	A	Plage d'entrée 1 à 5 V et 4 à 20 mA

NOTE : La valeur réservée 0000 représente plus un contrôle qu'un paramètre. Elle place, de force, l'embase dans une condition par défaut dans laquelle elle continue à recevoir des entrées procédé en fonction des paramètres précédents des voies.
