Cette section contient des illustrations expliquant la relation analogique/numérique pour les trois plages de mesure d'entrée.

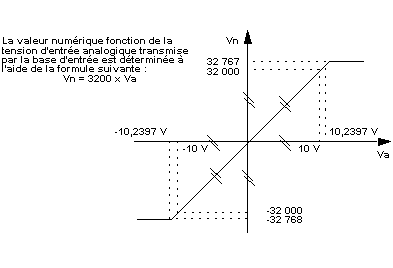

L'illustration suivante représente la relation analogique/numérique à +/- 10 V :
L'illustration suivante représente la relation analogique/numérique à +/-5 V :

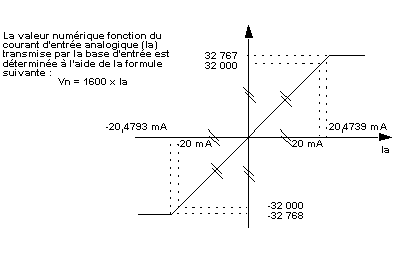

L'illustration suivante représente la relation analogique/numérique pour la plage de mesure d'entrée +/- 20 mA.

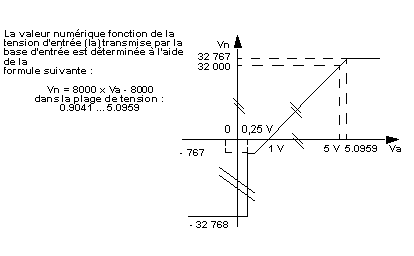

L'illustration suivante représente la relation analogique/numérique pour les mesures d'entrée comprises entre 1 et 5 V.

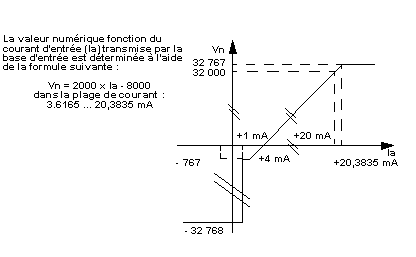

L'illustration suivante représente la relation analogique/numérique à un courant compris entre 4 et 20 mA :
