Affectation des E/S

Vue d'ensemble

L'embase 170 AMM 090 01 TSX Momentum prend en charge 4 entrées analogiques, 2 sorties analogiques, 4 entrées TOR et 2 sorties TOR. Cette section contient des informations sur l'affectation des mots de sortie dans les valeurs des sorties TOR/analogiques, sur l'utilisation des mots de sortie lors de la configuration des voies et l'affectation des valeurs des entrées TOR/analogiques dans les mots d'entrée.

Affectation des E/S

L'embase peut être affectée comme 5 mots d'entrée contigus et 5 mots de sortie contigus, comme suit :

Mot	Données d'entrée	Données de sortie
1 = LSW	Valeur, voie d'entrée 1	Paramètres des voies d'entrée 1 à 4
2	Valeur, voie d'entrée 2	Paramètres des voies de sortie 1, 2
3	Valeur, voie d'entrée 3	Valeur, voie de sortie 1
4	Valeur, voie d'entrée 4	Valeur, voie de sortie 2
5 = MSW	Entrées TOR	Sorties TOR

Affectation des E/S TOR

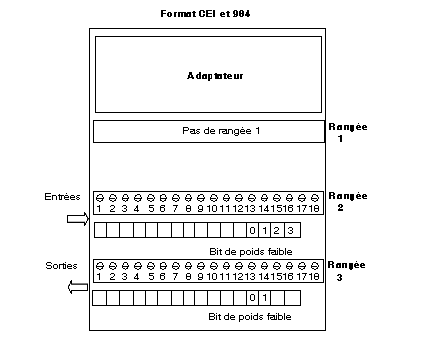

La figure ci-dessous illustre l'affectation des données avec un adaptateur compatible CEI.
