Schémas de câblage
Traduction de la notice originale
A propos de nous
Description
Cette section comporte des schémas qui peuvent vous aider lors du câblage des types d'appareils suivants :
Type d'E/S
Schéma
Entrée TOR
Capteurs à 2 et 4 fils
Sortie TOR
Actionneurs à 3 fils
Sortie analogique
Actionneurs à 2 fils
Entrée analogique
Capteurs à 3 fils
Entrées TOR

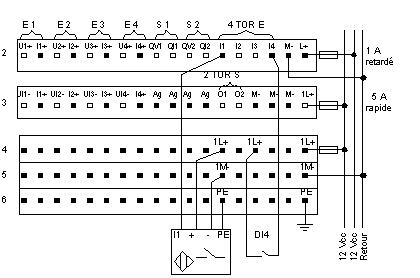

Le schéma ci-dessous présente un exemple de câblage des entrées TOR :
Sorties TOR
Le schéma ci-dessous présente un exemple de câblage des sorties TOR :
Sorties analogiques

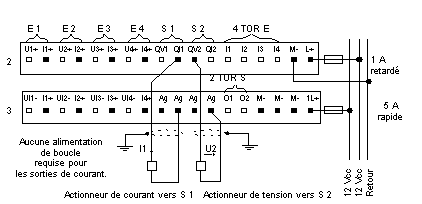

Le schéma ci-dessous présente un exemple de câblage des sorties analogiques :
Entrées analogiques

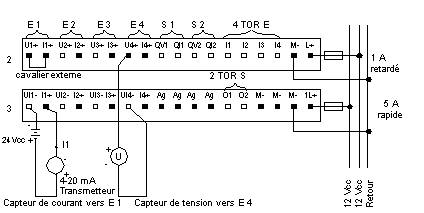

Le schéma ci-dessous présente un exemple de câblage des entrées analogiques :
