Paramètres des voies analogiques

Vue d'ensemble

Les paramètres de toutes les voies analogiques doivent être définis avant que le module ne puisse être mis en service. Cette section indique les codes de configuration des paramètres et fournit quelques exemples de configuration des paramètres.

NOTE : Si vous définissez de nouveaux paramètres du module, envoyez toujours un ensemble complet de paramètres (toutes les voies, entrées et sorties), même si vous ne voulez modifier qu'un seul paramètre. Sinon, le module refusera les nouveaux paramètres et continuera à fonctionner avec les anciens.

Détrompeur

Cette section décrit les mots de sortie 1 et 2 (comme le met en évidence le tableau ci-dessous) :

Mot	Données d'entrée	Données de sortie
1 = LSW	Valeur, voie d'entrée 1	Paramètres des voies d'entrée 1 à 4
2	Valeur, voie d'entrée 2	Paramètres des voies d'entrée 5 à 8
3	Valeur, voie d'entrée 3	Non utilisé
4	Valeur, voie d'entrée 4	Non utilisé
5 = MSW	Valeur, voie d'entrée 5	Non utilisé

Illustration

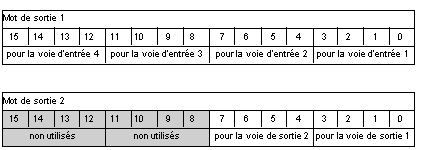

Les paramètres sont définis en entrant un code à quatre bits dans les mots de sortie 1 et 2, comme suit :

Codes des paramètres des entrées analogiques

Utilisez les codes suivants pour définir les paramètres de chaque voie d'entrée analogique :

Code (binaire)	Code (hexadécimal)	Paramètre
0100	4	Voie inactive
0010	2	Plage d'entrée +/-5 V ou +/-20 mA
0011	3	Plage d'entrée +/-10 V
1010	A	1 ... 5 V ou 4 ... 20 mA de plage d'entrée

Exemple de paramètres d'entrée analogique

Si le mot de sortie 1 est initialisé sur la valeur hexadécimale A324, les voies d'entrée ont les paramètres suivants :

Voie	Paramètre
1	Désactivé
2	à +/-5 V
3	à +/- 10 V
4	à 1 ... 5 V

Codes des paramètres des sorties analogiques

Utilisez les codes suivants pour définir les codes de chaque voie de sortie analogique. Les combinaisons des bits restants sont réservées.

Code (binaire)	Code (hexadécimal)	Paramètre	Réinitialisation du comportement des sorties
0 1 0 0	4	Voie inactive	0 V / 0 mA
0 0 0 1	1	0 ... 20 mA	0 mA
0 0 1 1	3	+/-10 Vcc	0 V
0 1 0 1	5	0 ... 20 mA	20 mA
0 1 1 1	7	+/-10 Vcc	+10 Vcc
1 0 0 1	9	0 ... 20 mA	Sortie maintenue
1 0 1 1	B	+/-10 Vcc	Sortie maintenue

Exemple de paramètres de sortie analogique

Si le mot de sortie 2 est initialisé sur la valeur hexadécimale 0091, les voies de sortie ont les paramètres suivants :

Voie	Paramètre
1	0 ... 20 mA avec remise à zéro
2	0 ... 20 mA avec réinitialisation sur maintien
