Description des éléments d'affichage et de commande

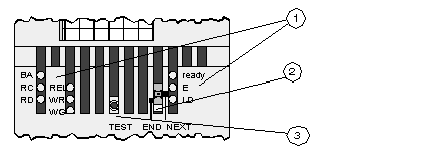

Position des éléments

Voyants

Commutateur à coulisse servant à indiquer la terminaison

Bouton-poussoir TST

Etat des voyants

Voyant	Etat	Signification
BA	vert	Bus actif. Transmission des télégrammes de données.
BA	éteint	Aucune transmission de télégrammes de données.
RC	vert	Bus interstation à l'état ON. Bus interstation entrant correctement raccordé et réinitialisation du maître de bus inactive.
RC	éteint	Bus interstation entrant non ou mal raccordé ou réinitialisation du maître de bus active.
RD	rouge	Bus interstation à l'état OFF. Prochain bus interstation à l'état OFF.
RD	éteint	Le prochain bus interstation n'est pas à l'état OFF.
REL	vert	Sortie de relais. Sortie de relais active, c.-à-d. positionnée.
REL	éteint	Sortie de relais non active, c.-à-d. à l’état initial.
WR	Marche (rouge)	Quantité de lumière, au niveau du récepteur du bus interstation sortant, inférieure à la valeur limite (- 26 dBm).
WG	Marche (rouge)	Quantité de lumière, au niveau du récepteur du bus interstation entrant, inférieure à la valeur limite (- 26 dBm).
ready	vert	Disponibilité opérationnelle. Tension d’alimentation L+ de la logique interne dans la plage de tolérances, le module n'est pas à l’état Reset.
ready	éteint	Absence de tension d’alimentation L+ ou hors tolérances ou module à l’état Reset.
E	rouge	Erreur de bus interstation supplémentaire. Erreur dans le bus interstation supplémentaire.
E	éteint	Pas d’erreur dans le bus interstation supplémentaire.
LD	vert	Bus interstation supplémentaire local à l'état OFF. Bus interstation supplémentaire, derrière la borne de raccordement de bus, déconnecté.
LD	éteint	Bus interstation supplémentaire, derrière la borne de raccordement de bus, non déconnecté.

Etat du commutateur à coulisse

Le commutateur à coulisse permet de déterminer si le communicateur est le dernier abonné du bus interstation.

Etat	Signification
NEXT	Abonnés suivants
END	Le communicateur est le dernier abonné.

Fonction du bouton-poussoir TST

Le bouton-poussoir TST permet, sans recourir à d’autres appareils de mesure, de contrôler la qualité de ligne. Il suffit pour cela d’appuyer sur le bouton-poussoir lorsque l’INTERBUS est installé. Cela déclenche aussitôt l’enregistrement de la quantité de lumière entrante et l’évaluation qualitative de cette dernière.

Etat des voyants WR et WG	Signification
Les deux voyants sont éteints	La quantité de lumière entrante est de -22 dBm, au moins
Au moins 1 voyant allumé	La réserve de lumière a atteint la limite critique. Voir Paragraphe Origines de défauts de ligne.

Origines de défauts de ligne

Causes de l’allumage des voyants WR ou WG au moment de l’actionnement du bouton-poussoir TEST et action corrective afférente :

Origines	Action corrective
Liaison de données trop longue	Choisir un autre type ou utiliser un répéteur
Rayon de courbure trop petit	Choisir un rayon plus grand
Qualité de la connexion à fiches : Lentille encrassée Extrémité de fibre rayée	Nettoyer la lentille Polir l’extrémité de fibre
Rupture de la fibre	Remplacer la fibre optique
