Description

Description de la fonction

Le bloc fonction forme un automate à trois points, qui maintient un comportement semblable à un PID via deux chemins de retour dynamiques.

et peuvent être configurés en tant que paramètres supplémentaires.

Caractéristiques

Le bloc fonction PCON3 possède les propriétés suivantes :

Modes de marche Manuel, Pause, Automatique
Deux chemins de retour internes (1er ordre retard)

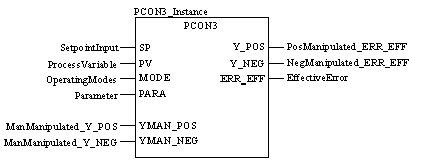

Représentation en FBD

Représentation :

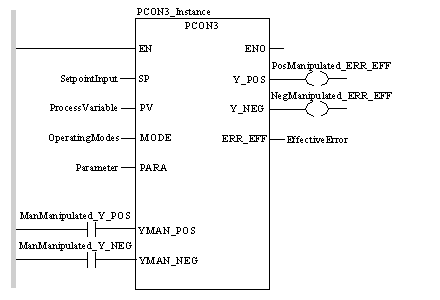

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL PCON3_Instance (SP:=SetpointInput, PV:=ProcessVariable, MODE:=OperatingModes, PARA:=Parameter, YMAN_POS:=ManManipulated_Y_POS, YMAN_NEG:=ManManipulated_Y_NEG, Y_POS=>PosManipulated_ERR_EFF, Y_NEG=>NegManipulated_ERR_EFF, ERR_EFF=>EffectiveError)

Représentation en ST

Représentation :

PCON3_Instance (SP:=SetpointInput, PV:=ProcessVariable, MODE:=OperatingModes, PARA:=Parameter, YMAN_POS:=ManManipulated_Y_POS, YMAN_NEG:=ManManipulated_Y_NEG, Y_POS=>PosManipulated_ERR_EFF, Y_NEG=>NegManipulated_ERR_EFF, ERR_EFF=>EffectiveError) ;

Description des paramètres PCON3

Description des paramètres d'entrée :

Paramètre	Type de données	Description
SP	REAL	Entrée de consigne
PV	REAL	Entrée de valeur réelle
MODE	Mode_MH	Mode de marche
PARA	Para_PCON3	Paramètre
YMAN_POS	BOOL	Manipulation manuelle pour Y_POS
YMAN_NEG	BOOL	Manipulation manuelle pour Y_NEG

Description des paramètres de sortie :

Paramètre	Type de données	Description
Y_POS	BOOL	"1" = variable manipulée positive sur la sortie ERR_EFF
Y_NEG	BOOL	"1" = variable manipulée négative sur la sortie ERR_EFF
ERR_EFF	REAL	Valeur du commutateur effective

Description des paramètres de Mode_MH

Description de la structure de données

Elément	Type de données	Description
man	BOOL	" 1 " = mode manuel
halt	BOOL	"1" = mode Pause

Description des paramètres Para_PCON3

Description de la structure de données

Elément	Type de données	Description
gain	REAL	Gain de retour (ensemble des paramètres de retour)
lag_neg	TIME	Constante de temps du retour rapide (ensemble des paramètres de retour)
lag_pos	TIME	Constante de temps du retour lent (ensemble des paramètres de retour)
hys	REAL	Hystérésis à partir du commutateur à trois points
db	REAL	Zone morte
xf_man	REAL	Valeur de réinitialisation du retour en % (0 - 100)

Erreur d’exécution

Pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section CLC_PRO.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
