Description
Traduction de la notice originale
Description de la fonction
Le bloc fonction forme un automate à deux points, qui maintient un comportement semblable à un PID via deux chemins de retour dynamiques.
EN et ENO peuvent être configurés en tant que paramètres supplémentaires.
Caractéristiques
Le bloc fonction a les caractéristiques suivantes :

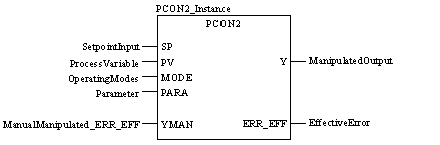

Représentation en FBD
Représentation :

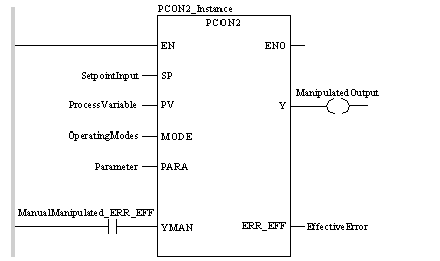

Représentation en LD
Représentation :
Représentation en IL
Représentation :
CAL PCON2_Instance (SP:=SetpointInput, PV:=ProcessVariable, MODE:=OperatingModes, PARA:=Parameter, YMAN:=ManualManipulated_ERR_EFF, Y=>ManipulatedOutput, ERR_EFF=>EffectiveError)
Représentation en ST
Représentation :
PCON2_Instance (SP:=SetpointInput, PV:=ProcessVariable, MODE:=OperatingModes, PARA:=Parameter, YMAN:=ManualManipulated_ERR_EFF, Y=>ManipulatedOutput, ERR_EFF=>EffectiveError) ;
Description des paramètres PCON2
Description des paramètres d'entrée :
Paramètre
Type de données
Description
SP
Entrée de consigne
PV
REAL
Entrée de valeur réelle
MODE
Mode de marche
PARA
Paramètre
YMAN
"1" = valeur manuelle de ERR_EFF
Description des paramètres de sortie :
Paramètre
Type de données
Description
Y
BOOL
"1" = Variable manipulée de sortie
ERR_EFF
REAL
Valeur du commutateur effective
Description des paramètres de Mode_MH
Description de la structure de données
Elément
Type de données
Description
man
" 1 " = mode manuel
halt
BOOL
"1" = mode Pause
Description des paramètres Para_PCON2
Description de la structure de données
Elément
Type de données
Description
gain
Suralimentation de retour
lag_neg
Constantes de temps du retour rapide
lag_pos
TIME
Constantes de temps du retour lent
hys
REAL
Hystérésis à partir du commutateur à deux points
xf_man
REAL
Valeur de réinitialisation du retour en % (0 - 100)
Erreur d’exécution
Un avertissement est émis dans les cas suivants :
Causes
Comportement du régulateur
lag_neg = 0 et lag_pos > 0
Le régulateur se comporte comme s'il avait un seul retour négatif avec les constantes de temps lag_pos.
lag_pos < lag_neg > 0
Le régulateur se comporte comme s'il avait un seul retour négatif avec les constantes de temps lag_neg.
xf_man < 0 ou xf_man > 100
Le régulateur fonctionne sans chemin de retour interne.
NOTE : pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section CLC_PRO.
