Paramétrage
Le paramétrage du bloc fonction s'effectue en définissant le gain d'intégration gain et les valeurs limites ymax et ymin pour la sortie Y.
Les valeurs ymax et ymin limitent la sortie respectivement vers le haut et vers le bas. Il en résulte : ymin ≤ Y ≤ ymax.
Les paramètres qmax et qmin indiquent que les valeurs limites sont atteintes et que le signal de sortie est limité.
Modes de fonctionnement
Trois modes de fonctionnement peuvent être sélectionnés à l'aide des éléments man et halt.
Mode de fonctionnement
man
halt
Signification
Automatique
0
0
Le bloc fonction est traité de la manière décrite dans "Paramétrage".
Manuel
1
0 ou 1
La valeur manuelle YMAN est transmise directement à la sortie Y. Cependant, la sortie de régulateur est limitée par ymax et ymin.
Pause
0
1
La sortie Y conserve la dernière valeur calculée. La sortie n'est plus modifiée, mais peut toutefois être écrasée par l'utilisateur.
Exemple
Le signal d'entrée est intégré au moyen du temps. En cas de saut à l'entrée X, la sortie monte (X : valeur positive) ou descend (X : valeur négative) selon une pente. Y est toujours placé entre ymax et ymin ; si Y = ymax ou ymin, cet état est signalé dans qmax ou qmin.

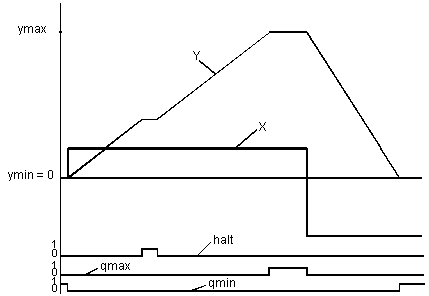

Représentation de la réponse indicielle de l'intégrateur
