Description

Description de la fonction

Le bloc fonction FGEN représente un générateur de fonction. Il génère une forme de signal à la sortie Y qui est définie dans la structure de données Para_FGEN. Le bloc fonction peut être mis en cascade. Par exemple, si plusieurs de ces EFB sont utilisés, diverses formes de signal peuvent être créées et mises les unes sur les autres.

Les 8 formes de signal différentes suivantes peuvent être générées :

Fonction Saut
Fonction Rampe
Fonction Delta
Fonction Dent de scie
Fonction Onde carrée
Fonction Trapèze
Fonction Sinus
Numéro aléatoire

NOTE : ce bloc fonction effectue une initialisation interne lors du premier cycle d'un programme après un démarrage à chaud ou à froid (téléchargement d'une application ou redémarrage) du programme de l'automate.

Par conséquent, vérifiez que le bloc fonction est invoqué lors du premier cycle d'un programme. En cas d'invocation du bloc fonction dans un cycle d'un programme ultérieur, l'initialisation interne ne s'effectuera pas et les sorties risquent de fournir des valeurs erronées.

AVERTISSEMENT

COMPORTEMENT DE SORTIE INATTENDU

Vérifiez que le bloc fonction est toujours invoqué lors du premier cycle d'un programme.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

et peuvent être configurés en tant que paramètres supplémentaires.

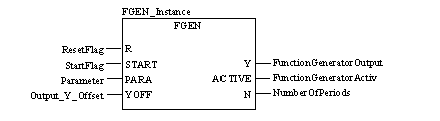

Représentation en FBD

Représentation :

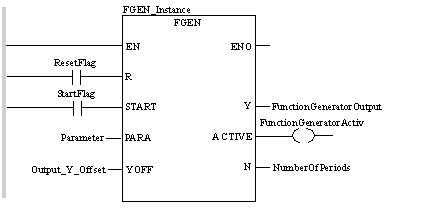

Représentation en LD

Représentation :

Représentation en IL

Représentation :

CAL FGEN_Instance (R:=ResetFlag, START:=StartFlag, PARA:=Parameter, YOFF:=Output_Y_Offset, Y=>FunctionGeneratorOutput, ACTIVE=>FunctionGeneratorActiv, N=>NumberOfPeriods)

Représentation en ST

Représentation :

FGEN_Instance (R:=ResetFlag, START:=StartFlag, PARA:=Parameter, YOFF:=Output_Y_Offset, Y=>FunctionGeneratorOutput, ACTIVE=>FunctionGeneratorActiv, N=>NumberOfPeriods) ;

Description des paramètres de FGEN

Description des paramètres d'entrée :

Paramètre	Type de données	Description
R	BOOL	1: RAZ
START	BOOL	1: Générateur de fonction de démarrage
PARA	Para_FGEN	Paramètre
YOFF	REAL	Décalage pour une sortie Y

Description des paramètres de sortie :

Paramètre	Type de données	Description
Y	REAL	Sortie de générateur de fonction
ACTIVE	BOOL	ACTIVE = 1 : Le générateur de fonction est actif
N	INT	Nombre d'intervalles depuis le démarrage

Description des paramètres de Para_FGEN

Description de la structure de données

Elément	Type de données	Description
func_no	INT	Choix de la fonction du générateur (1-8)
amplitude	REAL	Amplitude de fonction
halfperiod	TIME	Durée d'un demi-cycle
t_off	TIME	Constante de temps au repos
t_rise	TIME	Constante de temps de montée
t_acc	TIME	Temps avec lissage
unipolaire	BOOL	"1 "= Signal unipolaire "0 "= Signal bipolaire

Erreur d’exécution

Pour obtenir la liste de l'ensemble des codes et valeurs d'erreur du bloc, reportez-vous à la section CLC_PRO.

REAL

Le type REAL (réel) est codé sur 32 bits.

Les plages de valeurs possibles sont indiquées dans la figure suivante :

Lorsqu'un résultat est :

compris entre -1,175494e-38 et 1,175494e-38, il est considéré comme étant un DEN ;
inférieur à -3,402824e+38, le symbole -INF (pour - infini) s'affiche ;
supérieur à +3,402824e+38, le symbole INF (pour + infini) s'affiche ;
indéfini (racine carrée d'un nombre négatif), le symbole NAN s'affiche.

NOTE : La norme CEI 559 définit deux catégories de NAN : le NAN silencieux (QNAN) et le NAN de signalement (SNAN). Un QNAN est un NAN (Not a Number) avec un bit de fraction de poids fort tandis qu'un SNAN est un NAN sans bit de fraction de poids fort (bit numéro 22). Les QNAN peuvent être propagés par la plupart des opérations arithmétiques, sans générer d'exception. Quant aux SNAN, ils signalent en général une opération non valide lorsqu'ils sont utilisés en tant qu'opérandes dans des opérations arithmétiques (voir %SW17 et %S18).

NOTE : Lorsqu'un DEN (nombre non normalisé) est utilisé en tant qu'opérande, le résultat n'est pas significatif.
