Introduction
Installez le module d'alimentation de sécurité M580 dans un X Bus ou un rack Ethernet contenant d'autres modules de sécurité M580. Le module d'alimentation de sécurité peut être utilisé dans les racks qui requièrent une seule alimentation ou une double alimentation redondante.
| AVERTISSEMENT | |
|---|---|
PERTE DE LA CAPACITE A EXECUTER LA FONCTION DE SECURITE Utilisez l'alimentation de sécurité BMXCPS4002S, BMXCPS4022S ou BMXCPS3522S uniquement dans un rack contenant au moins un module de sécurité. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. | |
Si un rack requiert une seule alimentation, placez un module d'alimentation de sécurité M580 dans le rack dans les deux emplacements marqués CPS. Pour un rack d'alimentation double BMEXBP••02, placez deux modules d'alimentation de sécurité M580 côte à côte dans les quatre emplacements marqués CPS.

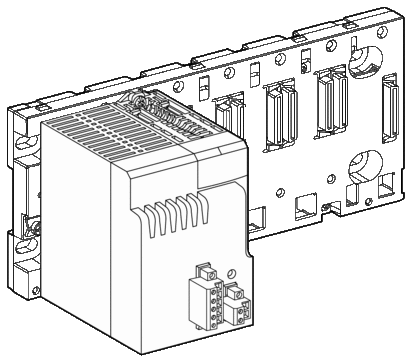

Exemple de module d'alimentation installé dans un rack BMEXBP0400 :
Précautions d'installation
Le module d'alimentation de sécurité M580 ne peut pas être remplacé à chaud. Vérifiez que le module est hors tension lors de son insertion dans l'embase ou son retrait de l'embase.
| AVIS | |
|---|---|
RISQUES DE FONCTIONNEMENT IMPRÉVU DU SYSTÈME Vérifiez que l'alimentation est coupée avant
le retrait du module d'alimentation de sécurité M580 du rack ou avant son insertion dans le rack. Le non-respect de ces instructions peut provoquer des dommages matériels. | |
Ne connectez pas ou ne déconnectez pas le bornier amovible de l'alimentation principale lorsque la tension est appliquée au module d'alimentation de sécurité M580. Vérifiez que l'alimentation du module du disjoncteur en amont est OFF avant d'effectuer ces tâches.
| AVIS | |
|---|---|
RISQUES DE FONCTIONNEMENT IMPRÉVU DU SYSTÈME Vérifiez que l'alimentation est coupée (disjoncteur
en amont OFF) avant de connecter ou de déconnecter le bornier
amovible de l'alimentation principale du module d'alimentation de
sécurité M580. Le non-respect de ces instructions peut provoquer des dommages matériels. | |
Ne connectez pas ou ne déconnectez pas le bornier amovible du relais d'alarme lorsque le module d'alimentation de sécurité M580 fonctionne. Vérifiez que le module est hors tension avant d'effectuer ces tâches.
| AVIS | |
|---|---|
RISQUES DE FONCTIONNEMENT IMPRÉVU DU SYSTÈME Vérifiez que le module d'alimentation de sécurité M580 est hors tension avant de connecter ou de déconnecter
le bornier amovible du relais d'alarme. Le non-respect de ces instructions peut provoquer des dommages matériels. | |
Installation de l'alimentation dans le rack
Pour installer le module d'alimentation de sécurité dans les emplacements du rack marqués CPS, procédez comme suit :
Etape |
Action |
|
|---|---|---|
1 |
Vérifiez que le module d'alimentation est placé dans les emplacements marqués CPS. |
|
2 |
Positionnez les ergots de guidage situés à l'arrière du module dans les emplacements correspondants du rack. |
 |
3 |
Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack. Le module est en place. |
|
4 |

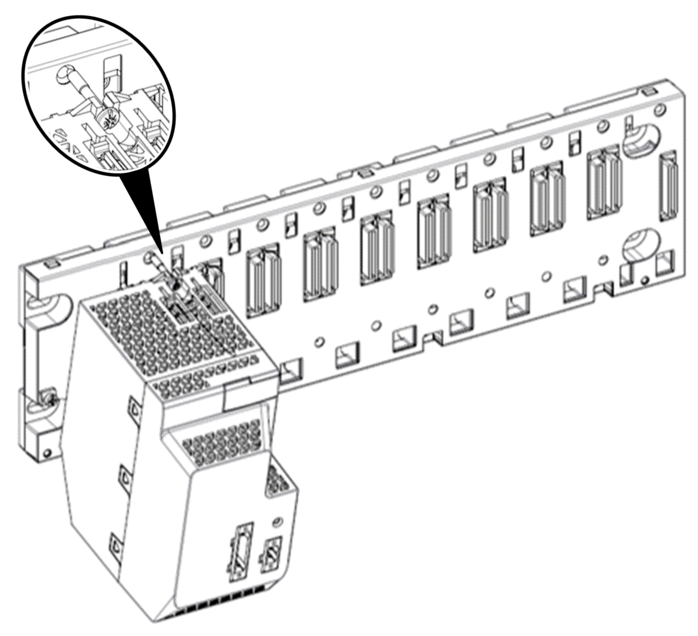

Serrez la vis de fixation sur la partie supérieure de l'alimentation afin de maintenir le module en place sur le rack. Couple de serrage : 0,4...1,5 N•m (0,30...1,10 lbf-ft) |
 |
5 |
Pour les racks nécessitant une double alimentation, répétez les étapes 2, 3 et 4 pour la deuxième alimentation. |
|
Mise à la terre du module d'alimentation
Respectez toutes les normes et consignes de sécurité locales et nationales.
| DANGER | |
|---|---|
RISQUE D'ELECTROCUTION Lorsqu'il est impossible de prouver que l'extrémité
d'un câble blindé est reliée à la masse locale,
ce câble doit être considéré comme dangereux et
les équipements de protection individuelle (EPI) doivent être
utilisés. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
Pour plus d'informations sur la mise à la terre de l'alimentation, consultez la rubrique Mise à la terre du rack et du module d'alimentation.
