Installation d'une CPU et d'un coprocesseur

Introduction

Vous pouvez installer la CPU BME•58•040S et le coprocesseur BMEP58CPROS3 uniquement dans un rack BMEXBP••00 ou un rack BMEXBP••02 Ethernet.

Précautions d'installation

La CPU M580 est alimentée par le bus du rack. Vérifiez que l'alimentation du rack est coupée avant d'installer la CPU.

DANGER

RISQUE D'ELECTROCUTION

Déconnectez toutes les sources d'alimentation avant d'installer la CPU.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Retirez le capot de protection des connecteurs d'emplacement du rack avant d'y brancher le module.

AVERTISSEMENT

FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT

Assurez-vous que la CPU ne contient pas de carte mémoire SD non prise en charge avant de la mettre sous tension.CPU

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

NOTE :

Veillez à fermer la porte du logement de la carte mémoire après avoir inséré celle-ci dans la CPU.
Consultez %SW97 pour vérifier l'état de la carte SD.

Installation de la CPU et du coprocesseur dans le rack

Installez la CPU et le coprocesseur dans le rack dans les emplacements suivants

CPU : emplacements 00 et 01.
Coprocesseur : emplacements 02 et 03.

Pour installer une CPU et un coprocesseur dans un rack, procédez comme suit :

Etape	Action
1	Vérifiez que l'alimentation est coupée.
2	Vérifiez les points suivants : Si une carte mémoire SD est utilisée, son type est pris en charge par la CPU. Les capots de protection des connecteurs ont été retirés. La CPU est placée dans les emplacements marqués 00 et 01.
3	Positionnez les ergots de guidage situés à l'arrière du module dans les emplacements correspondants du rack.
4	Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack. Le module est en place.

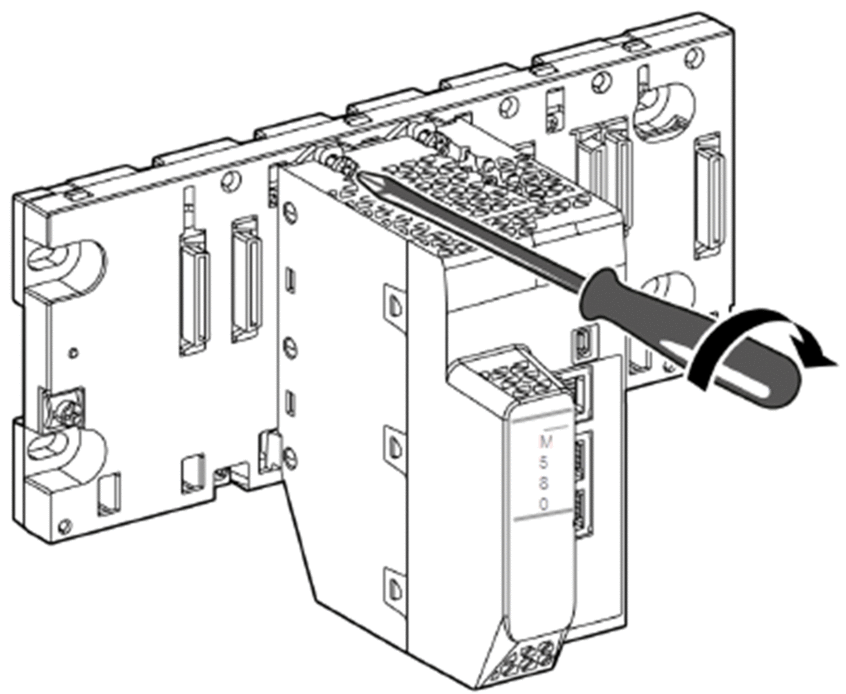

5	Serrez les 2 vis situées sur le dessus de la CPU pour maintenir le module. Couple de serrage : 0,4...1,5 N•m (0,30...1,10 lbf-ft)
6	Pour installer le module coprocesseur, placez-le dans les emplacements 02 et 03 et suivez les étapes 3, 4 et 5 ci-dessus.

Mise à la terre

Respectez toutes les normes et consignes de sécurité locales et nationales.

DANGER

RISQUE D'ELECTROCUTION

Lorsqu'il est impossible de prouver que l'extrémité d'un câble blindé est reliée à la masse locale, ce câble doit être considéré comme dangereux et les équipements de protection individuelle (EPI) doivent être utilisés.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Pour plus d'informations sur la mise à la terre de la CPU et du coprocesseur, consultez la rubrique Informations relatives à la mise à la terre dans le document Modicon M580 - Matériel - Manuel de référence.
