Introduction

Vous pouvez installer un module d'E/S de sécurité M580 dans tout rack Ethernet ou X Bus, dans tout emplacement non réservé pour l'alimentation de sécurité ou la CPU (en cas de rack local principal).

NOTE : Utilisez uniquement l'alimentation de sécurité BMXCPS4002S, BMXCPS4022S ou BMXCPS3522S si le rack contient des modules d'E/S de sécurité.

Vous pouvez effectuer le remplacement à chaud du module d'E/S de sécurité M580.

Précautions générales relatives au câblage

Pour éviter les interférences entre une charge CC et une source CA, séparez les câbles du circuit d'alimentation (par exemple les câbles de l'alimentation principale) des câbles d'entrée et des câbles de sortie des actionneurs.

Protégez les câbles de connexion entre la CPU et les modules d'E/S avec une gaine à l'intérieur d'un conduit en métal. Placez les câbles d'E/S dans un blindage distinct du blindage des câbles d'alimentation. Placez les câbles blindés dans un conduit distinct des câbles d'E/S. La distance entre les câbles d'alimentation et les câbles d'E/S doit être d'au moins 100 mm.

Précautions relatives à la mise à la terre

Chaque module d'E/S de sécurité M580 est équipé de contacts de mise à la terre.

Schneider Electric recommande l'utilisation d'une barre BMXXSP•••• pour protéger le rack des perturbations électromagnétiques.

En particulier, pour le module d'entrée analogique de sécurité BMXSAI0410, l'utilisation d'une barre BMXXSP•••• est recommandée. Reliez le blindage du câble à la barre de mise à la terre en le fixant à la barre sur le côté du module.

Positionnement des capteurs des modules d'entrée (en relation avec la mise à la terre)

Lors du placement de capteurs sur votre système :

  • Placez les capteurs à proximité l'un de l'autre, à une distance de quelques mètres maximum.

  • Définissez un point de référence unique pour tous les capteurs puis reliez ce point à la masse du PAC.

Installation d'un module d'E/S de sécurité dans le rack

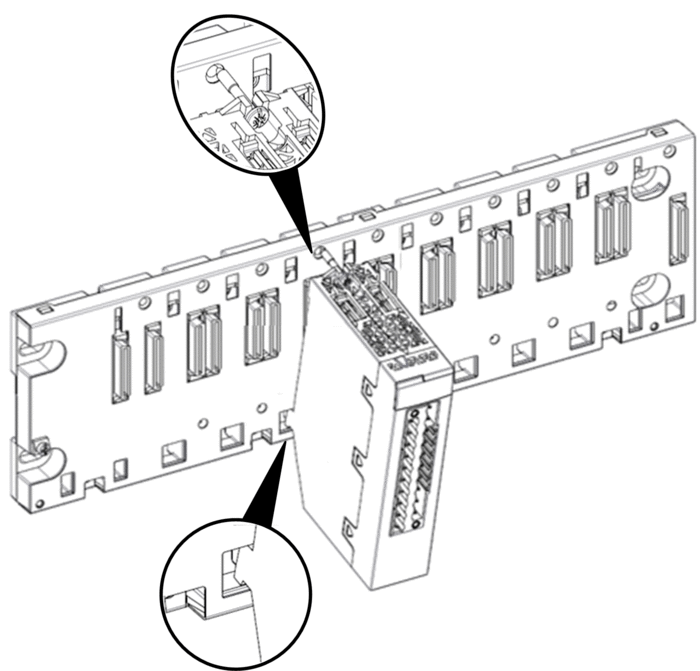

Un module d'E/S de sécurité M580 requiert un seul emplacement de rack. Vous pouvez installer un module d'E/S de sécurité dans tout emplacement non réservé à l'alimentation ou la CPU. Pour installer un module d'E/S de sécurité dans un rack, procédez comme suit :

Etape

Action

1

Positionnez les ergots de guidage situés à l'arrière du module dans les emplacements correspondants du rack.

2

Faites pivoter le module vers le haut du rack de façon à plaquer le module sur le fond du rack.

Le module est en place.

3

Serrez la vis de fixation sur la partie supérieure du module afin de maintenir le module en place sur le rack.

Couple de serrage : 0,4...1,5 N•m (0,30...1,10 lbf-ft)

4

Répétez les étapes 1, 2 et 3 pour chaque module supplémentaire à installer dans le rack.

Mise à la terre des modules d'E/S

Pour plus d'informations sur la mise à la terre, consultez la rubrique Mise à la terre du rack et du module d'alimentation.

NOTE : Pour le module d'entrée analogique de sécurité BMXSAI0410, Schneider Electric recommande d'utiliser également une barre de mise à la terre BMXXSP••••. Pour plus d'informations sur l'installation de cet équipement, consultez la rubrique Kit de connexion de blindage.
