Présentation

Les racks Ethernet et X Bus peuvent être montés sur :

  • des rails DIN,

  • des murs,

  • des platines perforées Telequick.

NOTE : montez les racks sur une surface métallique correctement reliée à la terre pour permettre au système PAC de fonctionner convenablement en présence d'interférences électromagnétiques.
NOTE : Les vis de montage à gauche de l'embase sont accessibles sans qu'il soit nécessaire de débrancher le module d'alimentation. Montez l'embase à l'aide du trou de fixation situé à l'extrême gauche du panneau.

Montage sur rail DIN

La plupart des racks peuvent être montés sur des rails DIN de 35 mm (1,38 in.) de largeur et 15 mm (0,59 in.) de profondeur.

NOTE : les racks d'une longueur supérieure à 400 mm (15,75 in.) et comprenant plus de 8 emplacements de module ne peuvent pas être montés sur un rail DIN. Ne montez pas un rack BMXXBP1200 (PV:02 ou version ultérieure)(H), BMEXBP1002(H) ou BMEXBP1200(H) sur un rail DIN.
NOTE : le montage sur rail DIN augmente la contrainte mécanique sur le système.

Montage d'un rack sur un rail DIN :

Etape

Action

Illustration

1

Positionnez le rack en haut du rail DIN et appuyez sur le dessus du rack pour comprimer les ressorts en contact avec le rail DIN.

2

Faites basculer le fond du rack vers l'arrière pour le plaquer contre le rail DIN.

3

Relâchez le rack pour le verrouiller.



Pour retirer un rack du rail DIN :

Etape

Action

1

Appuyez sur le dessus du rack pour comprimer les ressorts en contact avec le rail DIN.

2

Faites basculer le fond du rack vers l'avant pour le sortir du rail DIN.

3

Libérez le rack.

Montage sur une paroi

Vous pouvez monter un rack sur une paroi, à l'intérieur ou à l'extérieur d'un boîtier, à l'aide de vis M4, M5, M6 ou UNC #6 insérées dans les trous de fixation.

Placez les deux vis de gauche (près de l'alimentation) le plus près possible du bord gauche du rack. Cela permet d'accéder à ces vis une fois l'alimentation montée.

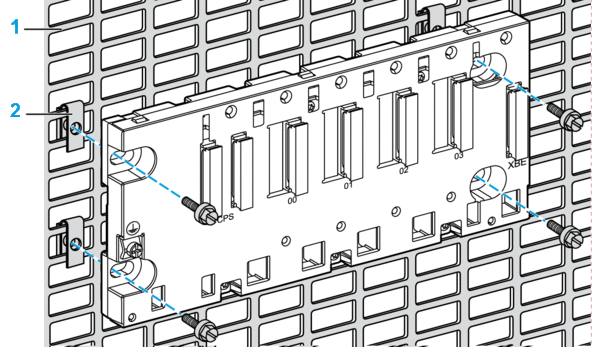

Montage sur platines perforées Telequick AM1-PA et AM3-PA

Vous pouvez monter un rack sur une platine perforée Telequick AM1-PA ou AM3-PA à l'aide de vis M4, M5, M6 ou UNC #6.
