Introduction
La taille et le nombre des racks ainsi que le type des modules qui y sont installés sont des points importants à prendre en compte lors de la planification d'une installation. Cette installation peut être effectuée dans un boîtier ou à l'extérieur. La hauteur, la largeur et la profondeur de la tête de système et l'espacement entre les racks locaux et d'extension sont des notions importantes.
AVERTISSEMENT | |
---|---|
Les modules tels que l'alimentation, la CPU, le coprocesseur et les E/S sont refroidis par convection naturelle. Installez-les sur un rack horizontal comme expliqué dans ce manuel pour assurer le refroidissement nécessaire. Les autres positions de montage de rack peuvent provoquer une surchauffe et donc un comportement inattendu de l'équipement.
Utilisation des racks
Les racks disponibles dans Control Expert et leur utilisation autorisée sont décrits ci-dessous :
Référence |
Emplacement à |
Bus |
Utilisation |
|||
---|---|---|---|---|---|---|
Rack local principal |
Rack d'extension local |
Rack principal distant |
Rack d'extension distant |
|||
Racks BME : |
||||||
BME XBP 0400 |
4 |
XBus et Ethernet |
x |
x |
x |
x |
BME XBP 0800 |
8 |
XBus et Ethernet |
x |
x |
x |
x |
BME XBP 1200 |
12 |
XBus et Ethernet |
x |
x |
x |
x |
BME XBP 0602 |
6 |
XBus et Ethernet |
x |
x |
x |
x |
BME XBP 1002 |
10 |
XBus et Ethernet |
x |
x |
x |
x |
Racks BMX : |
||||||
BMX XBP 0400 |
4 |
X Bus |
– |
x |
x |
x |
BMX XBP 0600 |
6 |
X Bus |
– |
x |
x |
x |
BMX XBP 0800 |
8 |
X Bus |
– |
x |
x |
x |
BMX XBP 1200 |
12 |
X Bus |
– |
x |
x |
x |
Racks Premium : |
||||||
NOTE : Les PAC
de sécurité M580 ne prennent pas en charge les racks Premium.
|
||||||
Racks Quantum : |
||||||
140 XBP 002 00 |
2 |
Quantum |
– |
– |
x |
x |
140 XBP 003 00 |
3 |
Quantum |
– |
– |
x |
x |
140 XBP 004 00 |
4 |
Quantum |
– |
– |
x |
x |
140 XBP 006 00 |
6 |
Quantum |
– |
– |
x |
x |
140 XBP 010 00 |
10 |
Quantum |
– |
– |
x |
x |
140 XBP 016 00 |
16 |
Quantum |
– |
– |
x |
x |
X : Autorisé – : Non autorisé |
Dégagement autour des racks
Prévoyez au minimum un espace de 12 mm (0,472 in.) à droite de chaque rack pour le refroidissement.
Si votre planification inclut des racks d'extension, prévoyez un espace minimum de 35 mm (1,378 in.) devant les modules. Le module d'extension de rack BMX XBE 1000 a besoin de ce dégagement pour le connecteur et la terminaison du bus local.
Espace requis pour une CPU M580 dans un rack local principal
AVERTISSEMENT | |
---|---|

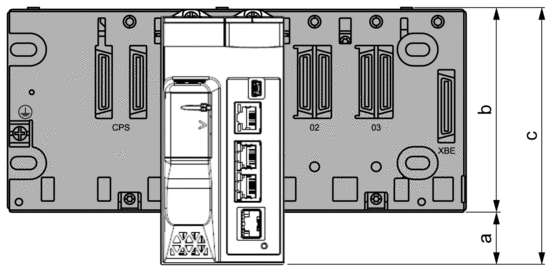

Dans le rack local principal, prévoyez un dégagement supplémentaire au fond du rack pour la CPU. Cette illustration montre les dimensions de montage en cas d'utilisation d'un rack X Bus ou d'un rack Ethernet. La hauteur totale du rack local principal est dans les deux cas de 134,6 mm (5,299 in.).

a Espace supplémentaire sous le rack pour tenir compte de la hauteur de la CPU. Pour un rack X Bus : 32 mm (1,260 in.)Pour un rack Ethernet : 30,59 mm (1,204 in.)
b Hauteur du rack : Pour un rack X Bus : 103,7 mm (4,083 in.)Pour un rack Ethernet : 105,11 mm (4,138 in.)
c Hauteur du rack local principal = 135,7 mm (5,343 in.)
Remarques d'ordre thermique à l'intérieur d'un boîtier
Si les racks sont installés dans un boîtier, il est nécessaire de faciliter la circulation d'air. Utilisez un boîtier permettant les dégagements minimaux suivants :
80 mm (3,15 in.) au-dessus des modules installés dans le rack
60 mm (2,36 in.) au-dessous des modules installés dans le rack
60 mm (2,36 in.) entre les modules et les chemins de câbles
Profondeur minimum du boîtier :
150 mm (5,91 in.) si le rack est fixé à une platine
160 mm (6,30 in.) si le rack est monté sur rail DIN de 15 mm (0,59 in.)
Si des modules d'extension de rack BMX XBE 1000 sont connectés, il est recommandé d'utiliser des câbles BMX XBC •••K avec connecteurs à 45°.

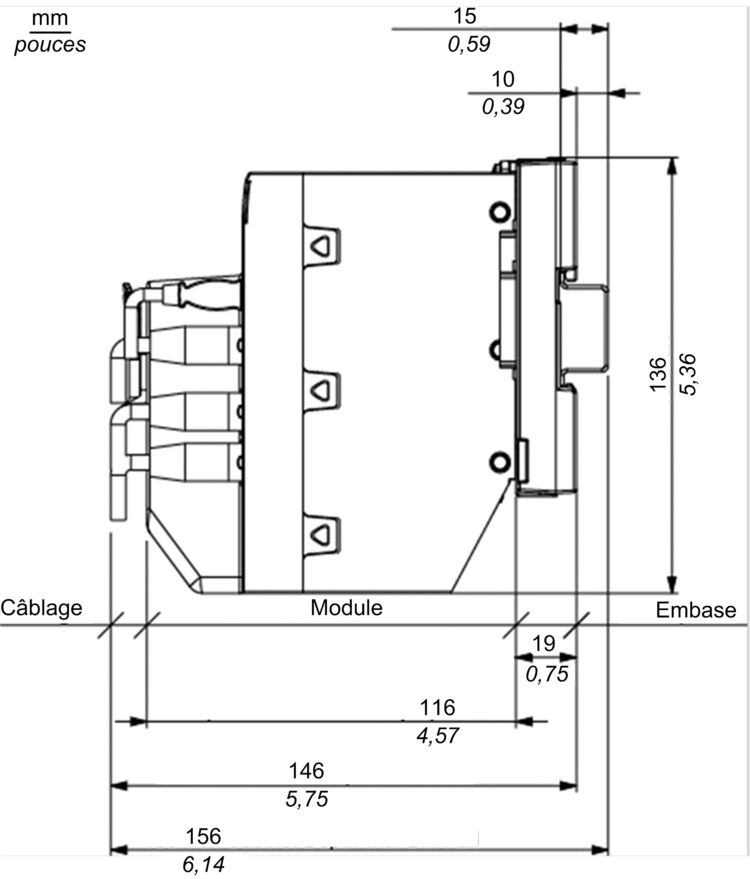

L'illustration ci-après représente une vue latérale d'un rack monté sur rail DIN avec modules et câbles en boîtier :

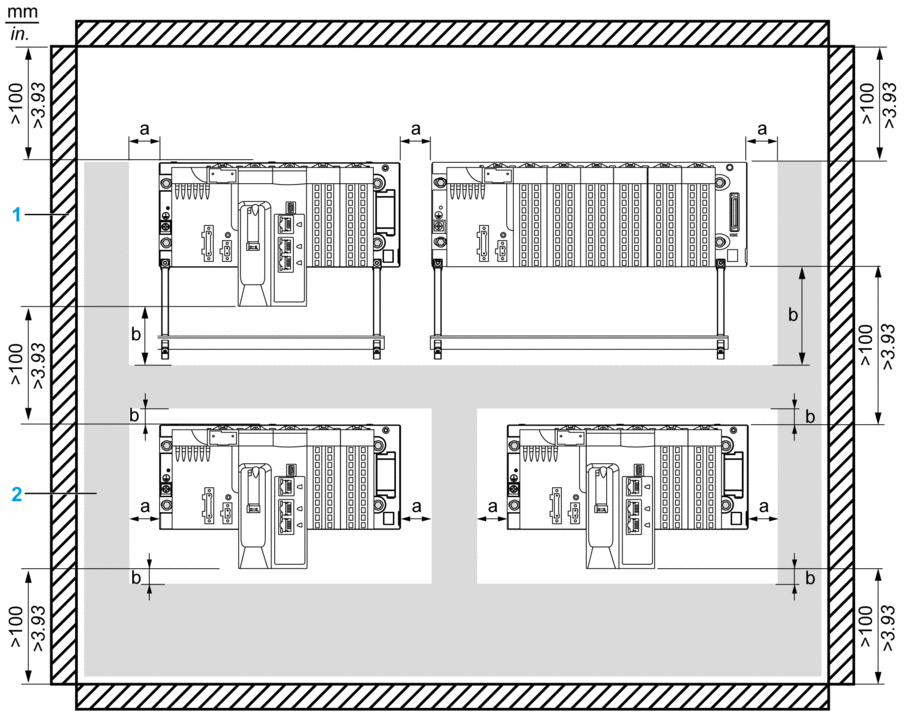

La figure suivante indique les règles d'installation standard à respecter dans une armoire avec gaines :

1 appareillage ou enveloppe
2 goulotte ou lyre de câblage
a dégagement sur les côtés : > 40 mm (1,57 in.)
b dégagement en haut et en bas par rapport au matériel aux alentours : > 20 mm (0,79 in.)
aucune barre de blindage ou gaine ne se trouve entre les racks ;
l’espace entre les racks est inférieur à 40 mm (1,57 in.).
Vous appliquez une réduction de 5 °C (9 °F) à la température ambiante maximale autorisée, soit 55 °C (131 °F) pour les modules standard et avec revêtement enrobant et 65 °C (149 °F) pour les versions renforcées.
