Introduction

Si vous disposez de plus d'un rack dans le rack local ou sur une station distante, installez un module d'extension de rack BMXXBE1000 sur le rack principal et les racks d'extension. Les modules d'extension de rack sont interconnectés par des câbles d'extension X Bus.

NOTE : Pour plus d'informations sur l'installation et la connexion de modules d'extension de rack, consultez la rubrique Installation de modules d'extension de rack Modicon X80 dans le document Modicon M580 - Manuel de référence du matériel.

Conception d'un système de sécurité M580 en utilisant des racks locaux d'extension

En utilisant des câbles et des modules d'extension BMXXBE1000, vous pouvez ajouter à votre PAC de sécurité M580 :

  • jusqu'à sept racks d'extension au rack principal local

  • un rack d'extension à un rack principal distant

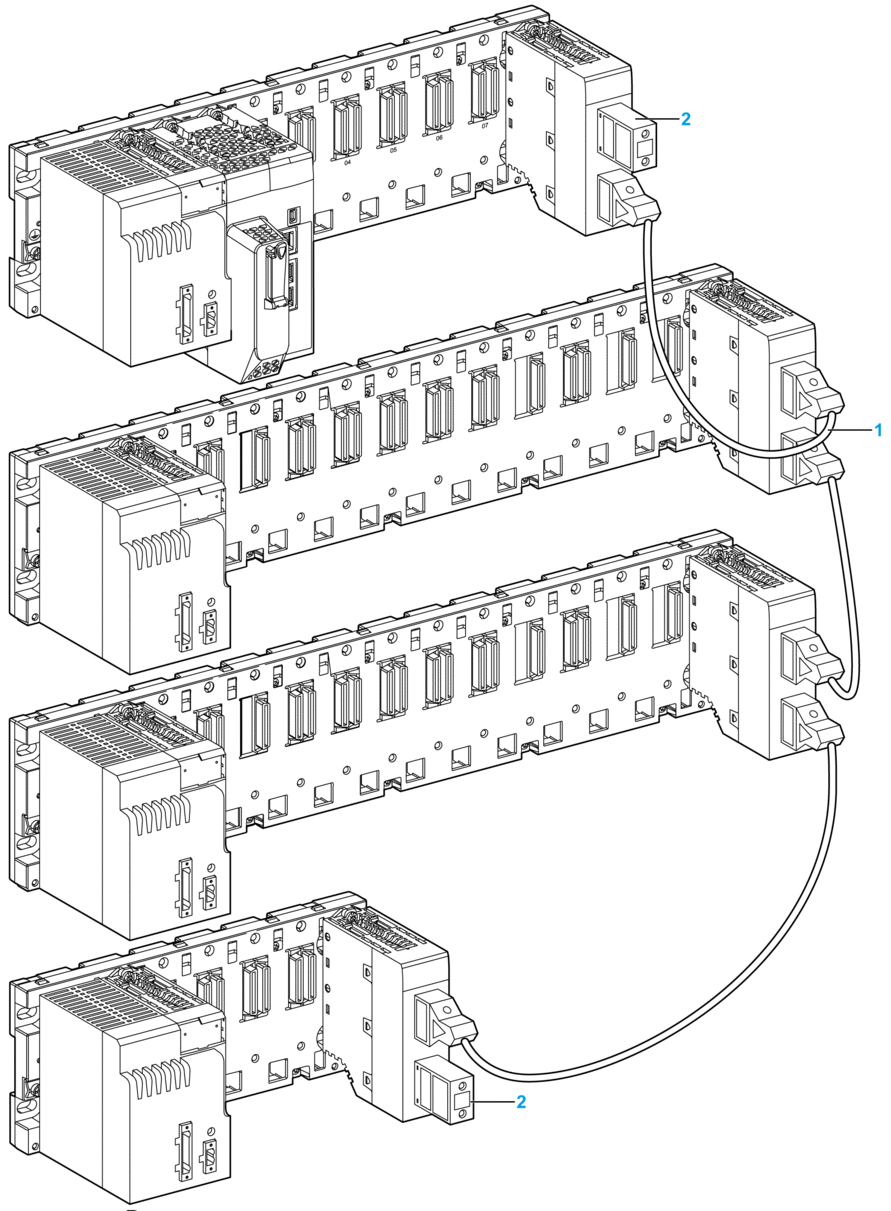

Exemple de rack principal local Ethernet avec racks d'extension, modules d'extension et câbles :

1 La même station peut contenir des racks de différentes tailles interconnectés par des câbles d'extension.

2 Les modules d'extension situés aux extrémités des câbles interconnectés sont munis de terminaisons de ligne.
