Introduction

Ajoutez au système M580 un réseau DIO indépendant si vous ne souhaitez pas reconfigurer les équipements distribués existants pour pouvoir communiquer avec le réseau de contrôle.

Un réseau DIO indépendant ne fait pas partie du réseau RIO Ethernet, mais il communique avec le réseau de contrôle.

Un réseau DIO indépendant est un réseau Ethernet qui comprend des équipements distribués sur un fil de cuivre partant d'un seul port de connexion. Si vous utilisez des équipements à deux ports, qui prennent en charge le protocole RSTP, vous pouvez connecter les équipements d'une boucle de chaînage aux ports de réseau d'équipements sur le module de communication Ethernet BMENOC0301/BMENOC0311.

Observations :

  • Aucune connexion d'embase n'est établie avec le réseau RIO.

  • Un module de communication Ethernet BMENOC0301/BMENOC0311 communique avec un module de réseau de contrôle BMENOC0321 sur le rack local pour assurer la communication uniquement avec le réseau de contrôle M580. Le port d'embase Ethernet du module BMENOC0301/BMENOC0311 est désactivé et ne communique ni avec la CPU ni avec le réseau RIO par le biais de l'embase. En revanche, les ports Ethernet situés à l'avant des deux modules sont interconnectés.

Exemple

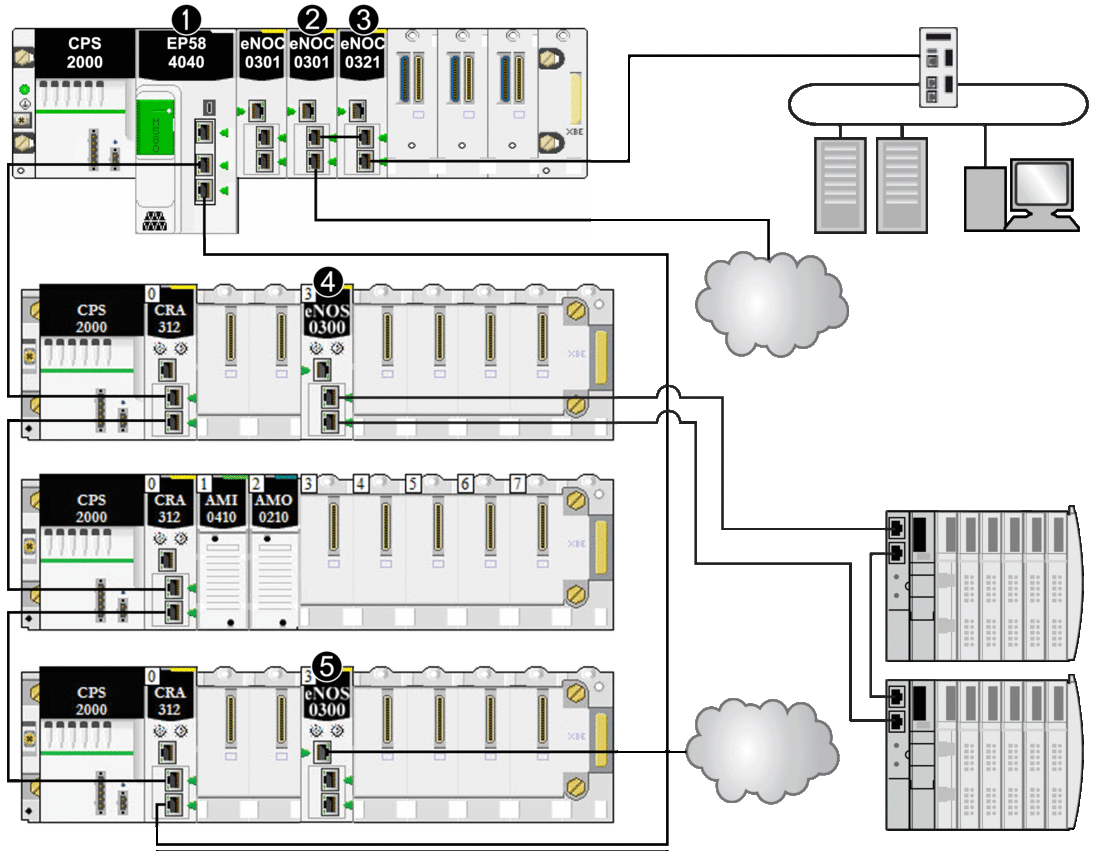

La figure suivante représente un réseau DIO indépendant. Le module BMENOC0301/BMENOC0311 est connecté à un module de réseau de contrôle BMENOC0321 sur le rack local. Le port d'embase Ethernet du module BMENOC0301/BMENOC0311 est désactivé, si bien que le réseau DIO indépendant communique avec le réseau de contrôle, mais pas avec le réseau d'équipements :

1 La CPU M580 connecte des stations RIO et des équipements distribués à l'anneau principal.

2 Un module de communication Ethernet BMENOC0301/BMENOC0311 sur le rack local est connecté au réseau DIO indépendant.

3 Un module de réseau de contrôle BMENOC0321 sur le rack local connecte un réseau DIO indépendant au réseau de contrôle M580. Ce module instaure également la transparence entre le réseau d'équipements et le réseau de contrôle.

4 Un module de sélection d'options de réseau BMENOS0300 situé sur une station RIO connecte un sous-anneau DIO à l'anneau principal.

5 Un module de sélection d'options de réseau BMENOS0300 situé sur une station RIO connecte un nuage DIO à l'anneau principal.
