Introduction
Un réseau DIO isolé ne fait pas partie du réseau RIO. Il s'agit d'un réseau Ethernet contenant des équipements distribués sur un fil de cuivre partant d'un seul port de connexion ou sur un anneau partant d'un module de communication Ethernet BMENOC0301/11 ou d'un module de sélection d'options de réseau BMENOS0300. Si vous utilisez des équipements distribués à deux ports prenant en charge le protocole RSTP, vous pouvez les raccorder en boucle de chaînage aux deux ports de réseau d'équipements d'un module BMENOC0301/11.
Raccordement d'un réseau DIO isolé
Pour raccorder un réseau DIO isolé à un système M580, procédez comme suit :
Étape |
Action |
|---|---|
1 |
Désactivez la connexion de l'embase Ethernet du module BMENOC0301/11 ou du module de sélection d'options de réseau BMENOS0300. |
2 |
Connectez l'un des ports de réseau d'équipements du module BMENOC0301/11 ou BMENOS0300 au réseau DIO. NOTE : Si vous utilisez des équipements à deux ports qui
prennent en charge le protocole RSTP, vous
pouvez les connecter en boucle de chaînage aux deux ports
de réseau d'équipements sur les modules BMENOC0301/11.
|
Exemple

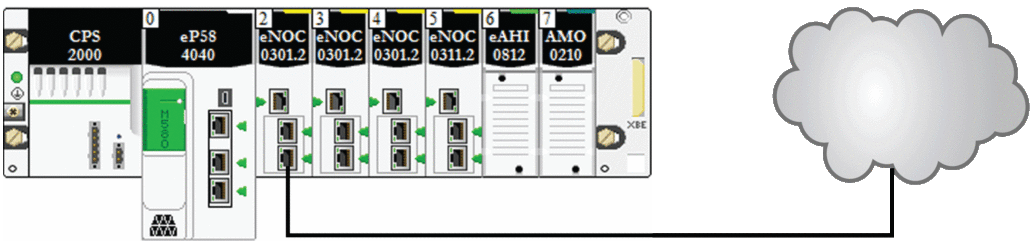

La figure suivante représente un réseau DIO isolé. Le module BMENOC0301 qui gère le nuage DIO ne communique pas avec le réseau RIO Ethernet M580, car son port d'embase Ethernet est désactivé. La CPU communique avec les autres modules BMENOC0301/11 (sur lesquels le port d'embase est activé) afin de prendre en charge des équipements distribués sur le réseau d'équipements (non illustré) :
