Introduction

Les caractéristiques du module d'entrée numérique de sécurité BMXSDI1602 sont les suivantes :

  • 16 entrées de type 3 (IEC61131-2), en deux groupes non isolés électriquement de 8 entrées.

  • Tension d'entrée nominale de 24 VCC.

  • Avec pour résultat :

    • SIL3 IEC61508, SILCL3 IEC62061.

    • SIL4 EN5012x.

    • Catégorie 2 (Cat13849) / Niveau de performance d (PLd) ISO13849 en utilisant 1 canal d'entrée (évaluation 1oo1 (un sur un)).

    • Catégorie 4 (Cat4) / Niveau de performance e (PLe) ISO13849 en utilisant 2 canaux d'entrée (évaluation 1oo2D (deux sur deux avec diagnostic)).

  • Compatibilité avec les détecteurs de proximité 2 ou 3 fils.

  • Deux sorties 24 VCC en option (VS1 et VS2) pour la surveillance des conditions de court-circuit sur le 24 VCC :

    • VS1 surveille les entrées 0 à 3 (rangs A et B).

    • VS2 surveille les entrées 4 à 7 (rangs A et B).

  • Surveillance de la tension d'alimentation de capteur externe 24 VCC.

  • Affichage de diagnostics par LED pour le module et pour chaque canal d'entrée.

  • Diagnostics configurables (activés/désactivés) du câblage des canaux pouvant détecter les conditions suivantes :

    • Fil ouvert (ou rompu)

    • Court-circuit à la terre 0 V

    • Court-circuit sur le 24 VCC (si l'alimentation des capteurs est fournie en interne)

    • Circuits croisés entre deux canaux (si l'alimentation des capteurs est fournie en interne)

  • Permutation de module à chaud pendant le fonctionnement.

  • CCOTF (modification de configuration à la volée) pendant le fonctionnement en mode de maintenance. (La fonction CCOTF n'est pas prise en charge en mode de sécurité.)

Haute disponibilité

Vous pouvez utiliser deux capteurs connectés à deux canaux d'entrée différents sur des modules d'entrée distincts pour surveiller la même valeur physique, ce qui permet d'augmenter la disponibilité du système.

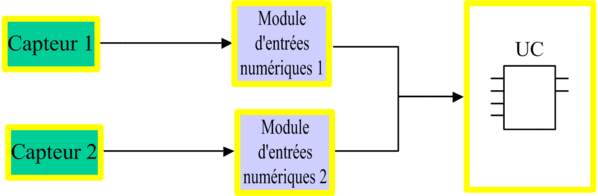

La figure suivante illustre la configuration de modules d'entrée numérique redondants :

Les valeurs d'état de l'entrée fournies par les capteurs 1 et 2 sont envoyées respectivement par les modules d'entrée 1 et 2 à une UC de sécurité via un canal noir. L'UC exécute un bloc fonction dédié, S_DIHA, pour gérer et sélectionner les données en provenance des deux modules d'entrée. Ce bloc fonction se comporte comme suit :

  • Si l'état d'intégrité des données d'entrée en provenance du module 1 est correct, ces données sont utilisées dans la fonction de sécurité.

  • Si l'état d'intégrité des données d'entrée en provenance du module 1 n'est pas correct mais que celui des données en provenance du module 2 est correct, les données du module 2 sont utilisées.

  • Si l'état d'intégrité des données d'entrée en provenance des deux modules 1 et 2 est incorrect, l'état de l'entrée est défini sur 0 (état sécurisé) afin d'activer la fonction de sécurité.

Reportez-vous aux exemples de câblage d'application d'entrée pour plus d'informations sur la manière de câbler le module aux fins de haute disponibilité.
