Introduction
Le module d'entrées numériques BMXSDI1602 présente 16 entrées en deux groupes de 8 entrées. Le premier groupe comprend les entrées 0 à 3 (de rangs A et B) ; le second groupe comprend les entrées 4 à 7 (de rangs A et B). Il n'existe aucun isolement entre ces deux groupes.
L'alimentation peut être fournie aux capteurs directement depuis la source externe ou en mode interne via les alimentations VS1 et VS2. Chaque conception est présentée ci-après.
Borniers
Vous pouvez utiliser les borniers Schneider Electric à 20 points suivants pour le connecteur à 20 broches en face avant du module :
bornier à vis étriers BMXFTB2010
bornier à vis étriers BMXFTB2000
bornier à ressorts BMXFTB2020
Alimentation process
Une alimentation process de catégorie II très basse tension (TBTS/TBTP) protégée 24 VCC est requise. Schneider Electric recommande une alimentation qui ne rétablit pas automatiquement le courant après une coupure.
| DANGER | |
|---|---|
PERTE DE LA CAPACITE A EXECUTER LES FONCTIONS DE SECURITE Utilisez uniquement une alimentation process de type SELV/PELV
avec une sortie maximale de 60 V. Le non-respect de ces instructions provoquera la mort ou des blessures graves. | |
Fusible
Un fusible à fusion rapide est nécessaire pour protéger l'alimentation externe contre les situations de court-circuit et de surtension.
| AVIS | |
|---|---|
SELECTION DE FUSIBLE INCORRECTE Utilisez des fusibles à fusion rapide pour protéger
les composants électroniques du module d'entrée numérique
contre les excès d'intensité électrique. Un mauvais
choix de fusible peut endommager le module d'entrée. Le non-respect de ces instructions peut provoquer des dommages matériels. | |
Connecteur de câblage : Capteurs alimentés par une alimentation externe

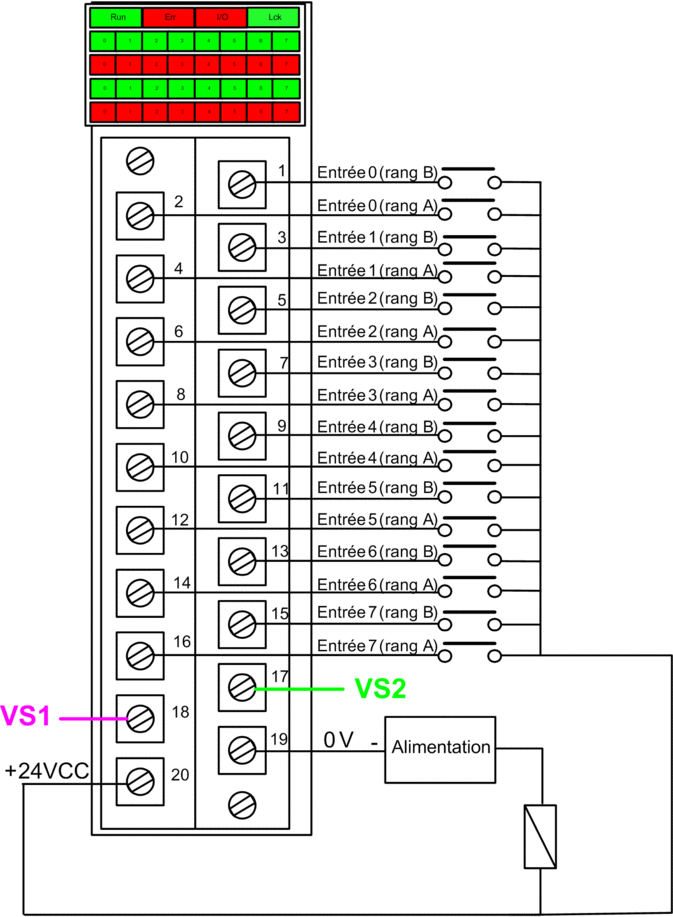

Dans la conception suivante, les capteurs sont alimentés directement par une source externe :
Alimentation : 24Vdc
Fusible : fusible à fusion rapide de 0,5 A
Rupture (ou ouverture) du câblage (si l'option est activée pour ce canal dans Control Expert).
Court-circuit à la terre.
En revanche, dans cette configuration, le module ne détecte pas les conditions suivantes :
Court-circuit de 24 VCC.
Circuit transversal avec autre entrée de câblage.
Connecteur de câblage : Capteurs alimentés par l'alimentation VS interne

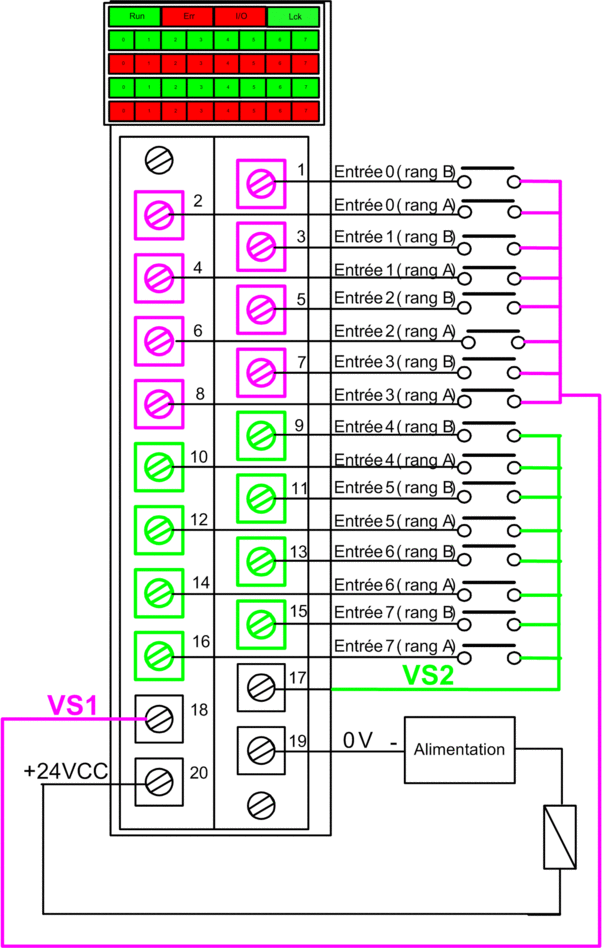

Dans la conception suivante, les capteurs correspondant aux canaux 0 à 3 sont alimentés par la source surveillée VS1 et les capteurs correspondant aux canaux 4 à 7 sont alimentés par la source surveillée VS2 :
Si vous utilisez cette configuration, appliquez l'alimentation interne aux groupes de canaux de la manière suivante :
Utilisez VS1 pour les canaux 0 à 3 (rangs A et B).
Utilisez VS2 pour les canaux 4 à 7 (rangs A et B).
Court-circuit sur 24 VCC (si l'option est activée pour le canal dans Control Expert).
Circuit transversal avec autre entrée de câblage.
Rupture (ou ouverture) du câblage (si l'option est activée pour ce canal dans Control Expert).
Court-circuit à la terre.
Mappage des entrées aux broches de connecteur et aux canaux Control Expert
Le tableau suivant décrit chaque broche du module d'entrée BMXSDI1602 et indique le canal correspondant tel qu'il apparaît dans l'onglet du module dans Control Expert Safety :
Canal Control Expert |
Description de la broche |
Numéro de broche sur le bornier |
Description de la broche |
Voie Control Expert |
|
|---|---|---|---|---|---|
0 |
Entrée 0 (rang A) |
2 |
1 |
Entrée 0 (rang B) |
8 |
1 |
Entrée 1 (rang A) |
4 |
3 |
Entrée 1 (rang B) |
9 |
2 |
Entrée 2 (rang A) |
6 |
5 |
Entrée 2 (rang B) |
10 |
3 |
Entrée 3 (rang A) |
8 |
7 |
Entrée 3 (rang B) |
11 |
4 |
Entrée 4 (rang A) |
10 |
9 |
Entrée 4 (rang B) |
12 |
5 |
Entrée 5 (rang A) |
12 |
11 |
Entrée 5 (rang B) |
13 |
6 |
Entrée 6 (rang A) |
14 |
13 |
Entrée 6 (rang B) |
14 |
7 |
Entrée 7 (rang A) |
16 |
15 |
Entrée 7 (rang B) |
15 |
– |
Alimentation VS1 |
18 |
17 |
Alimentation VS2 |
– |
– |
Alimentation process 24 VCC |
20 |
19 |
Alimentation process 24 VCC |
– |
