Panneau des voyants

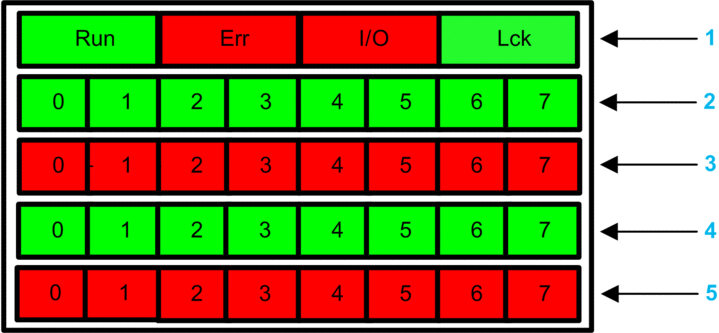

Le module d'entrée numérique BMXSDI1602 présente le panneau de voyants LED suivant sur sa face avant :

1 Voyants d'état du module

2 Voyants d'état des canaux (rang A)

3 Voyants d'erreur des canaux (rang A)

4 Voyants d'état des canaux (rang B)

5 Voyants d'erreur des canaux (rang B)

NOTE : Lorsqu'une erreur de canal est détectée, le voyant correspondant reste allumé jusqu'à ce que la condition sous-jacente soit résolue.

Diagnostics du module

Utilisez les quatre voyants LED de la partie supérieure du panneau pour établir le diagnostic de l'état du module d'entrée numérique BMXSDI1602 :

LED du module

Etat du module

Réaction recommandée

Run

Err

I/O

LCK

Clignotant

Clignotement1

Clignotement1

Clignotement1

Autotest à la mise sous tension.

Clignotant

Allumé

Eteint

Clignotement1

L'autotest à la mise sous tension a détecté une erreur interne sur les canaux d'entrée.

Remplacez le module.

Clignotant

Allumé

Allumé

Clignotement1

  • L'autotest à la mise sous tension a détecté une erreur interne sur les canaux d'entrée ou

  • L'alimentation 24 VCC externe n'est pas dans la plage

Vérifiez que l'alimentation 24 VCC du pré-actionneur externe est opérationnelle et connectez l'alimentation 24 VCC.

Eteint

Allumé

Eteint

Eteint

Erreur interne détectée.

Remplacez le module si cette condition persiste.

Eteint

Clignotement1

Eteint

X

Module d'E/S non configuré.

Configurez le module via l'UC.

X

XX

Allumé

X

  • Alimentation 24 VCC externe hors plage ou

  • Erreur externe détectée sur un canal d'entrée.

  • Vérifiez que l'alimentation 24 VCC du pré-actionneur externe est opérationnelle.

  • Reportez-vous à la section Diagnostics des canaux.

Allumé

Clignotement1

X

X

Aucune communication entre UC et module.

Effectuez les vérifications suivantes :

  • L'UC est une UC de sécurité M580 safety CPU et elle est opérationnelle.

  • L'embase est opérationnelle (si le module d'E/S est sur le rack principal).

  • Le câble entre l'UC et le module d'E/S est opérationnel et correctement connecté (si le module d'E/S est sur un rack étendu ou distant).

Allumé

Clig. rapide2

X

Eteint

Communication non sécurisée et configuration déverrouillée.

Recherchez la condition sous-jacente à l'aide des variables DDDT de l'instance du module d'E/S.

Allumé

Clig. rapide2

X

Allumé

Communication non sécurisée et configuration verrouillée.

  • Vérifiez que la configuration verrouillée dans le module est identique à la configuration du module stockée dans l'application sur l'UC et configurée à l'aide de Control Expert.

  • Recherchez la condition sous-jacente à l'aide des variables DDDT de l'instance du module d'E/S.

Allumé

Allumé

Eteint

X

Erreur interne de canal d'entrée détectée

Remplacez le module si cette condition persiste.

Allumé

Eteint

Eteint

Eteint

La communication avec l'UC est OK et la configuration est déverrouillée.

Allumé

Eteint

Eteint

Allumé

La communication avec l'UC est OK et la configuration est verrouillée.

X indique que le voyant peut être soit allumé, soit éteint.

1. Clignotement : 500 ms allumé / 500 ms éteint.

2. Clignotement rapide : 50 ms allumé / 50 ms éteint.

Diagnostics des canaux

Utilisez tous les voyants LED du module d'entrée numérique BMXSDI1602 pour diagnostiquer l'état des canaux :

LED du module

Voyants des canaux

Etat du canal

Réaction recommandée

Run

Err

I/O

LCK

Etat du canal (LED 0 à 7, rang A/B)

Erreur détectée (LED 0 à 7, rang A/B)

Allumé

Eteint

Eteint

X

Allumé

Eteint

Entrée en état activé.

Allumé

Eteint

Eteint

X

Eteint

Eteint

Entrée en état désactivé.

Allumé

Allumé

Eteint

X

Eteint

Allumé

Entrée en état désactivé. Une erreur interne est détectée sur le canal.

Changez le module si cette condition persiste.

Allumé

Allumé

Allumé

X

Eteint

Allumé

L'alimentation 24 VCC externe n'est pas dans la plage.

Vérifiez que l'alimentation 24 VCC du pré-actionneur externe est opérationnelle.

Allumé

Eteint

Allumé

X

X

Clignotement1

L'entrée est dans une des conditions suivantes :

  • condition de circuit ouvert ou

  • condition de court-circuit avec le 0 VCC.

Vérifiez que le câblage est opérationnel et correctement connecté.

Allumé

Eteint

Allumé

X

X

Clig. rapide2

L'entrée est dans une des conditions suivantes :

  • condition de court-circuit avec le 24 VCC ou

  • condition de court-circuit avec le 0 VCC.

Vérifiez que le câblage est opérationnel et correctement connecté.

X indique que le voyant peut être soit allumé, soit éteint.
