Introduction
Les caractéristiques du module d'entrée analogique de sécurité BMXSAI0410 sont les suivantes :
4 canaux isolés d'entrée analogique de courant de 4 à 20 mA.
12 500 comptages de résolution, couvrant la plage de données de 0 à 25 mA.
Détection des intensités de courant hors plage pour les valeurs inférieures à 3,75 mA ou supérieures à 20,75 mA.
Prise en charge des normes SIL3 (IEC61508) suivantes :
Le module peut atteindre jusqu'à la catégorie 2 (Cat2) / le niveau de performance d (PLd) à l'aide de 1 voie d'entrée (évaluation un-sur-un (1oo1)). Ainsi, Cat1 et Cat2 / PL a, b, c, d peuvent être atteints à l'aide de 1 voie d'entrée.
Le module peut atteindre jusqu'à la catégorie 4 (Cat4) / le niveau de performance e (PLe) à l'aide de 2 voies d'entrée (évaluation un sur deux (1oo2)). Ainsi, Cat3 et Cat4 / PL d, il est possible d’atteindre l’e à l’aide de 2 voies d’entrée.
Affichage de diagnostics par LED pour le module et pour chaque canal d'entrée.
Permutation de module à chaud pendant le fonctionnement.
CCOTF (modification de configuration à la volée) pendant le fonctionnement en mode de maintenance. (La fonction CCOTF n'est pas prise en charge en mode de sécurité.)
Haute disponibilité
Vous pouvez concevoir votre application de sécurité pour différents niveaux de performance et de disponibilité en utilisant des canaux d'entrée et des modules uniques ou redondants, de la manière suivante :
Conception : |
Niveaux de la fonction de sécurité : |
|||
|---|---|---|---|---|
Canaux d’entrée => Modules |
SIL |
Cat |
PL |
Haute disponibilité ? |
SIL3 |
Cat 2 |
PLd |
– |
|
SIL3 |
Cat 2 |
PLd |
✔ |
|
SIL3 |
Cat 4 |
PLe |
– |
|
SIL3 |
Cat 4 |
PLe |
✔ |
|
✔ : Fourni - : Non fourni |
||||

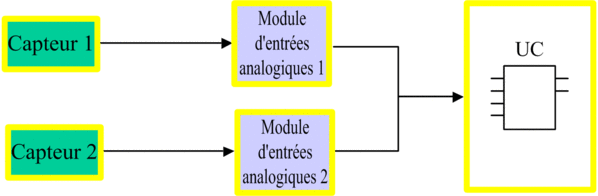

La figure suivante illustre la configuration de modules d'entrée analogique redondants :
Les valeurs analogiques de courant d'entrée fournies
par les capteurs 1 et 2 sont envoyées respectivement par les
modules d'entrée 1 et 2 à une UC de sécurité
via un canal noir. L'UC exécute un bloc fonction dédié
(S_AIHA) dans deux programmes logiques
compilés distincts pour gérer et sélectionner les données
en provenance des deux modules d'entrée. Ce bloc fonction
se comporte comme suit :
Si l'état d'intégrité des données d'entrée en provenance du module 1 est correct, ces données sont utilisées dans la fonction de sécurité.
Si l'état d'intégrité des données d'entrée en provenance du module 1 n'est pas correct mais que celui des données en provenance du module 2 est correct, les données du module 2 sont utilisées.
Si l'état d'intégrité des données d'entrée en provenance des deux modules 1 et 2 est incorrect, le système active la fonction de sécurité.
