Introduction
Vous pouvez raccorder le module d'entrée analogique de sécurité BMXSAI0410 à des capteurs analogiques pour obtenir la conformité SIL3, et cela de plusieurs manières en fonction des éléments suivants :
la catégorie (Cat2 ou Cat4) et le niveau de performance (PLd ou PLe) requis
les exigences de l'application en matière de haute disponibilité
| ATTENTION | |
|---|---|
RISQUE DE FONCTIONNEMENT IMPREVU Le niveau d'intégrité de sécurité
(SIL) maximum est déterminé par la qualité du capteur
et la longueur de l'intervalle entre tests périodiques conformément
à la norme IEC 61508. Si vous utilisez des capteurs qui ne répondent
pas aux exigences du standard SIL visé, prévoyez systématiquement
un câblage redondant à deux canaux. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
Les exemples suivants de câblage d'application d'entrée numérique SIL3 sont décrits ci-après :
Cat2/PLd :
capteur unique câblé à une seule entrée
Cat2/PLd avec haute disponibilité :
deux capteurs câblés à deux points d'entrée sur différents modules d'entrée
Cat4/PLe :
deux capteurs câblés à deux points d'entrée distincts du même module d'entrée
Cat4/PLe avec haute disponibilité :
deux paires de capteurs (soit quatre capteurs au total) : les capteurs de la première paire sont câblés chacun à un point d'entrée distinct d'un module et les capteurs de la seconde paire sont câblés chacun à un point d'entrée distinct de l'autre module

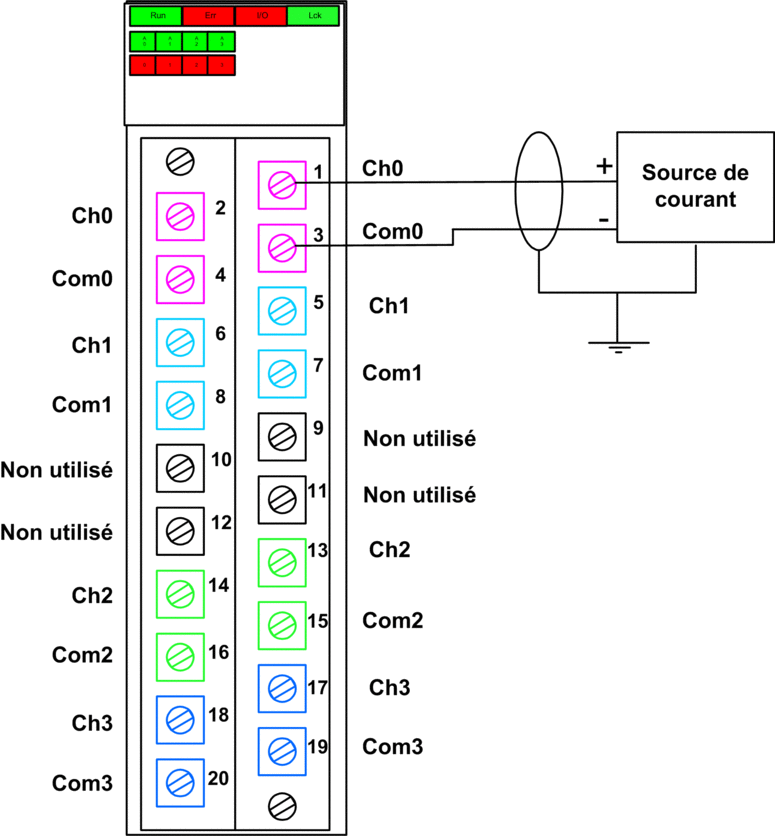

SIL3 Cat2/PLd
L'exemple suivant présente un unique capteur câblé à un seul point d'entrée d'un module d'entrée. L'UC effectue l'évaluation 1oo1D sur l'unique valeur surveillée :
| ATTENTION | |
|---|---|
RISQUE DE FONCTIONNEMENT IMPREVU Pour obtenir le niveau SIL3 conformément à la
norme IEC 61508 et Cat 2/PLd conformément à la norme ISO13849
en utilisant ce mode de câblage, vous devez utiliser un capteur
homologué approprié. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

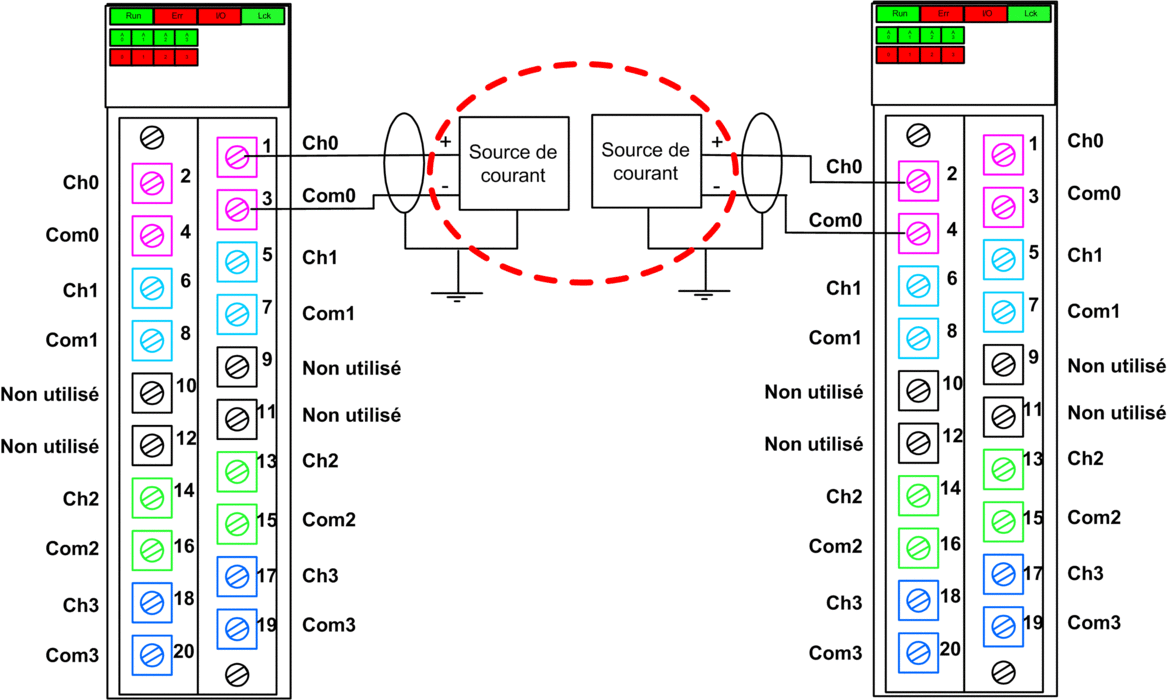

SIL3 Cat2/PLd avec haute disponibilité
L'exemple suivant présente deux capteurs qui surveillent la même variable de processus. Chaque capteur est connecté à un seul point d'entrée de différents modules d'entrée. La CPU effectue l'évaluation 1oo1D de l'unique valeur surveillée :
S_AIHA dans la tâche SAFE pour gérer
les valeurs de la variable de processus fournies par les deux capteurs.| ATTENTION | |
|---|---|
RISQUE DE FONCTIONNEMENT IMPREVU Pour obtenir le niveau SIL3 conformément à la
norme IEC 61508 et Cat 2/PLd conformément à la norme ISO13849
en utilisant ce mode de câblage, vous devez utiliser un capteur
homologué approprié. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

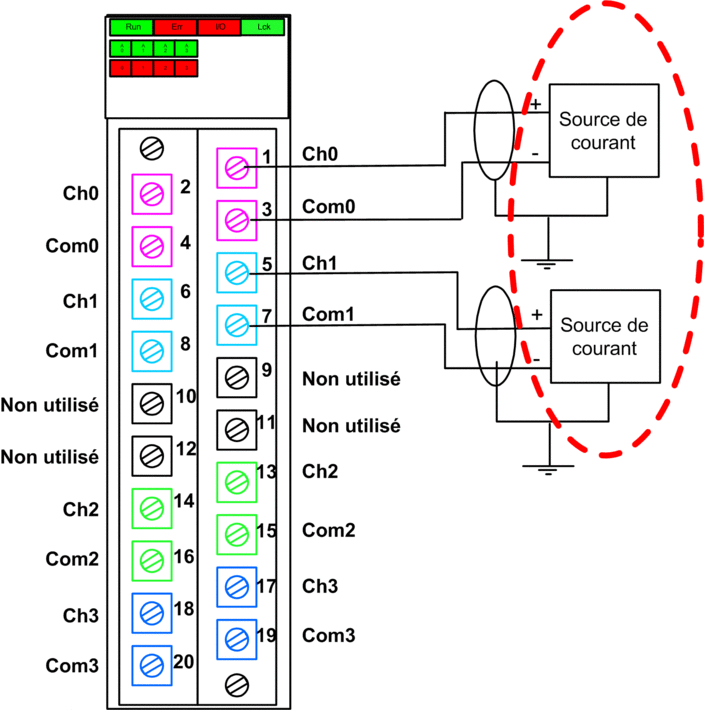

SIL3 Cat4/PLe
L'exemple suivant présente deux capteurs qui surveillent la même variable de processus. Chaque capteur est connecté à un seul point d'entrée du même module d'entrée. L'UC effectue une évaluation 1oo2D des valeurs fournies simultanément par les deux capteurs pour la même variable de processus:
S_AI_COMP dans la tâche SAFE pour effectuer
une évaluation 1oo2D des valeurs concurrentes en provenance des
deux capteurs.| ATTENTION | |
|---|---|
RISQUE DE FONCTIONNEMENT IMPREVU Pour obtenir le niveau SIL3 conformément à la
norme IEC 61508 et Cat 4/PLe conformément à la norme ISO13849
en utilisant ce mode de câblage, vous devez utiliser un capteur
homologué approprié. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |

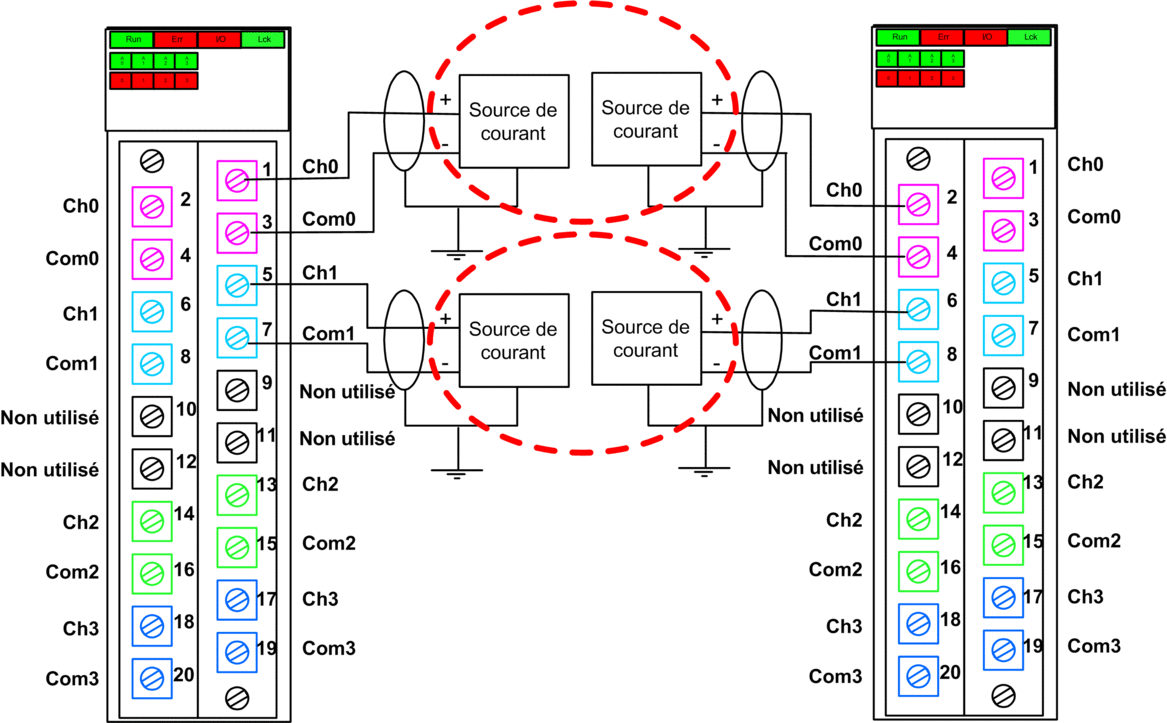

SIL3 Cat4/PLe avec haute disponibilité
L'exemple suivant présente deux paires de capteurs redondants surveillant la même variable de processus. Chaque capteur est connecté à un seul point d'entrée de deux modules d'entrée distincts (deux entrées sur chaque module). Cette configuration permet à l'UC d'effectuer une évaluation 1oo2D :
S_AI_COMP et S_AIHA dans la tâche SAFE afin de gérer
les quatre signaux d'entrée :S_AI_COMPpour l'évaluation 1oo2 de deux paires de valeurs provenant des deux capteurs connectés au même module.S_AIHApour la gestion de la haute disponibilité.

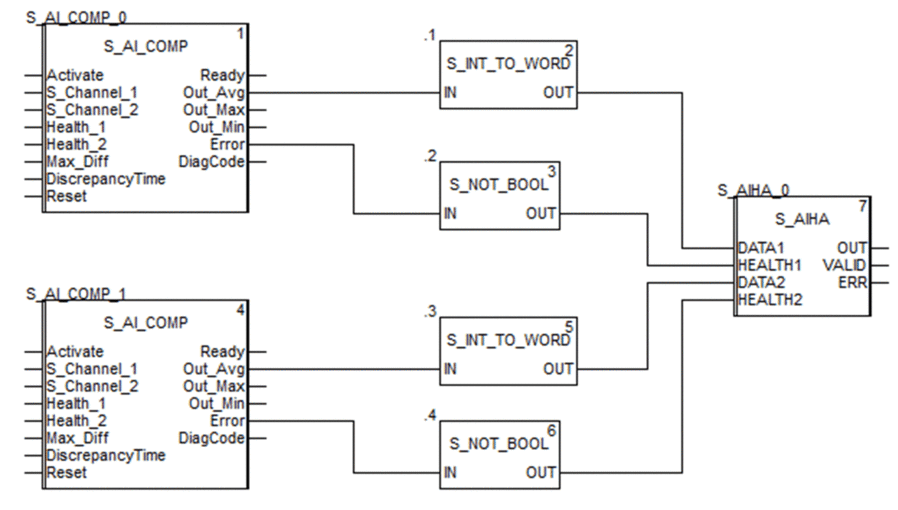

Le schéma FBD suivant décrit la conception des segments de code référencée ci-avant :
| ATTENTION | |
|---|---|
RISQUE DE FONCTIONNEMENT IMPREVU Pour obtenir le niveau SIL3 conformément à la
norme IEC 61508 et Cat 4/PLe conformément à la norme ISO13849
en utilisant ce mode de câblage, vous devez utiliser un capteur
homologué approprié. Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels. | |
