Introduction

Le module d'entrée analogique BMXSAI0410 comprend 4 entrées analogiques. Il présente deux paires de broches pour chaque entrée : deux broches de canal (Ch) positives et deux broches communes (Com) négatives.

Pour chaque entrée :

  • Les deux broches de canal (Chn) sont connectées en interne.

  • Les deux broches communes (Comn) sont également connectées en interne.

Pour raccorder un capteur analogique à une entrée, vous pouvez utiliser l'une ou l'autre broche de canal et l'une ou l'autre broche commune de cette entrée.

Borniers

Vous pouvez utiliser les borniers Schneider Electric à 20 points suivants pour le connecteur à 20 broches en face avant du module :

  • bornier à vis étriers BMXFTB2010

  • bornier à vis étriers BMXFTB2000

  • bornier à ressorts BMXFTB2020

NOTE : Il n'est possible de retirer les borniers que lorsque le module est hors tension.

Connecteur de câblage

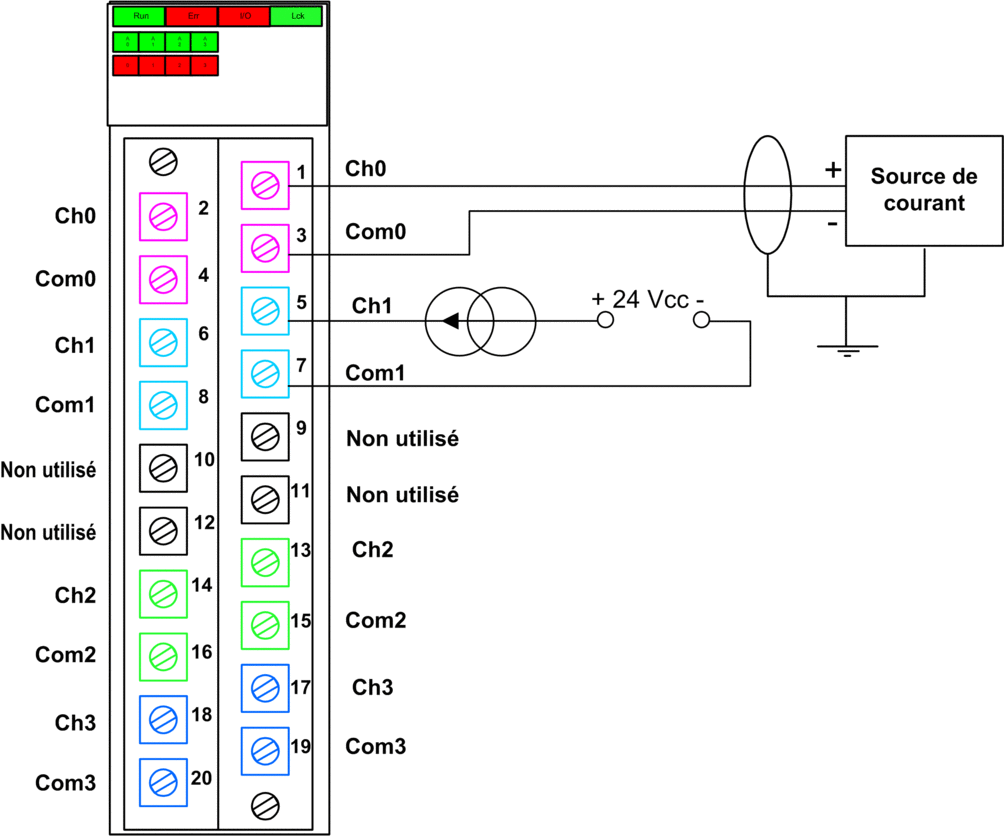

L'exemple suivant présente un modèle de câblage générique pour les entrées du module :

NOTE : Le module détecte une condition de câble rompu et la signale en tant que condition de courant hors plage (moins de 3,75 mA) en définissant l'élément OOR de la structure T_U_ANA_SIS_CH_IN sur la valeur 1.

Mappage des entrées et des broches du connecteur

Les broches du module d'entrée analogique BMXSAI0410 sont décrites ci-après :

Description de la broche

Numéro de broche sur le bornier

Description de la broche

Entrée (+) du canal 0

2

1

Entrée (+) du canal 0

Entrée (–) du canal 0

4

3

Entrée (–) du canal 0

Entrée (+) du canal 1

6

5

Entrée (+) du canal 1

Entrée (–) du canal 1

8

7

Entrée (–) du canal 1

Inutilisée

10

9

Inutilisée

Inutilisée

12

11

Inutilisée

Entrée (+) du canal 2

14

13

Entrée (+) du canal 2

Entrée (–) du canal 2

16

15

Entrée (–) du canal 2

Entrée (+) du canal 3

18

17

Entrée (+) du canal 3

Entrée (–) du canal 3

20

19

Entrée (–) du canal 3
NOTE : Comme les deux broches positives associées à chaque entrée sont connectées en interne, vous n'avez besoin d'utiliser qu'une seule broche positive d'un canal d'entrée. De la même manière, les deux broches négatives associées à chaque entrée sont connectées en interne et vous n'avez besoin d'en utiliser qu'une seule.

Par exemple, pour raccorder un capteur analogique au canal d'entrée 0, vous pouvez connecter :

  • le fil positif du capteur à la broche 1 ou à la broche 2

  • le fil négatif du capteur à la broche 3 ou à la broche 4
