Architecture de la fonction de sécurité

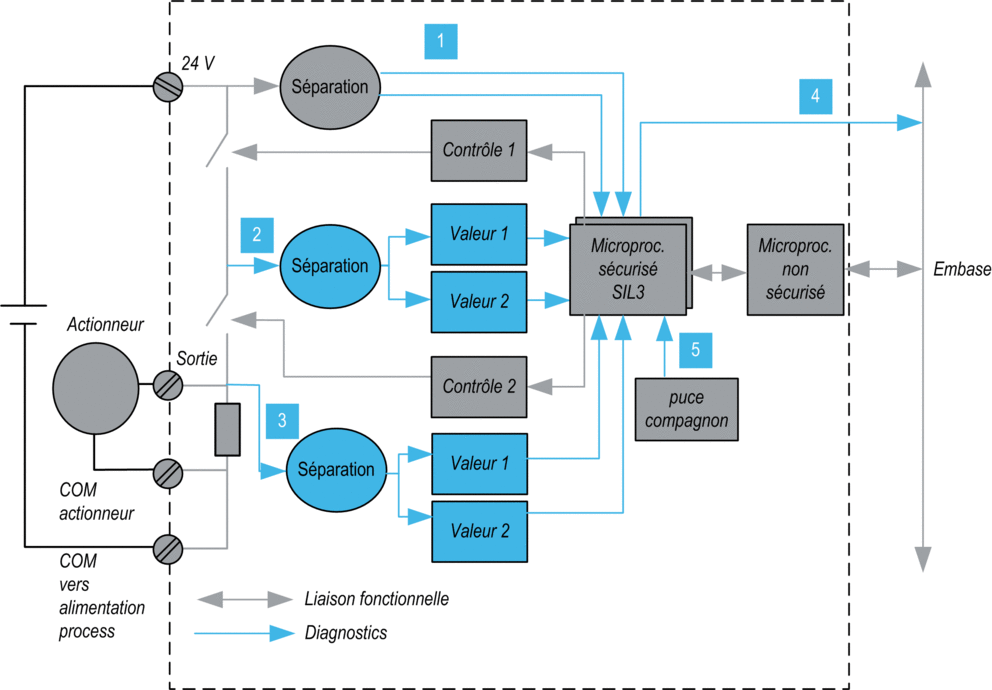

L'architecture interne du module BMXSDO0802 exécute la fonction de sécurité de la manière suivante :
1 L'alimentation 24 VCC externe est surveillée continuellement par le processeur de sécurité.
2 Chaque sortie se compose de 2 commutateurs en série entre l'alimentation +24 VCC externe et la terre. La valeur de point médian (2) est lue de manière redondante et envoyée au processeur de sécurité. Les valeurs médianes mesurées sont comparées par le processeur de sécurité. Si ces valeurs ne sont pas celles escomptées, le canal est déclaré non valide.
3 La valeur de point bas (3) est également supervisée en vue d'effectuer un diagnostic de câblage externe.
4 La tension en provenance de l'embase est surveillée pour détecter les conditions de tension excessive ou insuffisante.
5 La puce compagnon alimente le processeur de sécurité, assure continuellement le diagnostic de celui-ci et surveille la tension de l'embase.
