Architecture de la fonction de sécurité

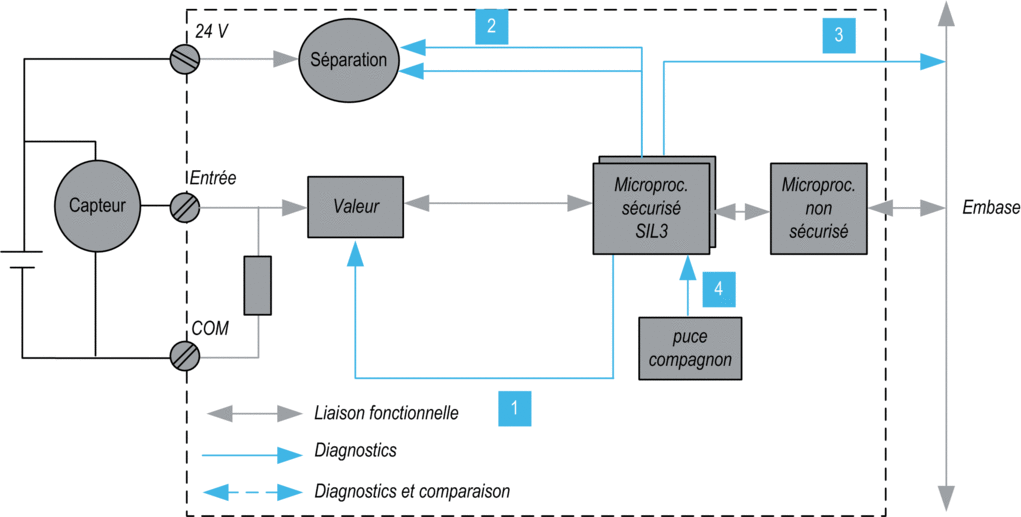

L'architecture interne du module BMXSDI1602 exécute la fonction de sécurité de la manière suivante :
1 Les équipements de mesure sont surveillés continuellement pour évaluer leur capacté à mesurer un "1" et un "0".
2 L'alimentation 24 VCC externe est surveillée continuellement par le processeur de sécurité. Chaque valeur d'entrée est acquise par deux circuits identiques. Les valeurs acquises sont comparées par le processeur de sécurité. Si elles sont différentes, le canal correspondant est déclaré non valide.
3 La tension en provenance de l'embase est surveillée pour détecter les conditions de tension excessive ou insuffisante.
4 La puce compagnon alimente le processeur de sécurité, assure continuellement le diagnostic de celui-ci et surveille la tension de l'embase.
