Architecture de la fonction de sécurité

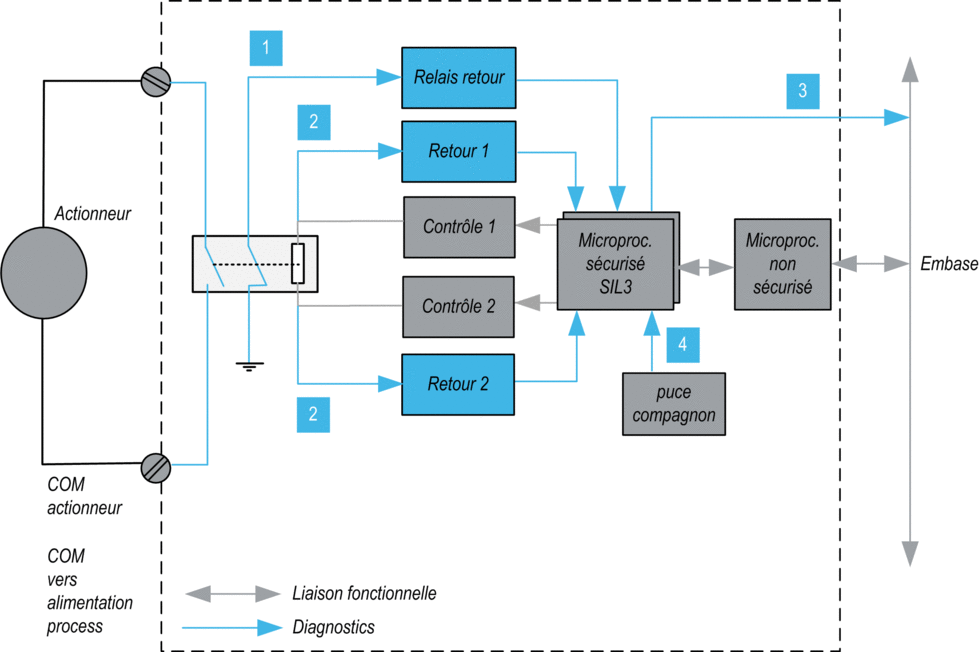

L'architecture interne du module BMXSRA0405 exécute la fonction de sécurité de la manière suivante :
1 L'état du relais est surveillé continuellement par le processeur de sécurité, lequel lit l'état d'un contact normalement fermé lié mécaniquement au contact normalement ouvert et se relie à son tour à l'actionneur.
2 L'état de la commande de relais est surveillé continuellement. Chaque valeur d'entrée est reçue par 2 circuits identiques. Les valeurs mesurées sont comparées par le processeur de sécurité. Si elles sont différentes, le canal correspondant est déclaré non valide.
3 La tension en provenance de l'embase est surveillée pour détecter les conditions de tension excessive ou insuffisante.
4 La puce compagnon alimente le processeur de sécurité, assure continuellement le diagnostic de celui-ci et surveille la tension de l'embase.
