Présentation

Suivez les instructions ci-après pour créer un projet Control Expert qui permette les communications entre le scrutateur d'E/S et les modules RIO.

Etapes

Voici les principales étapes de la configuration dans Control Expert :

Etape

Description

1

Sélectionnez une CPU et une alimentation pour créer une nouvelle configuration Control Expert. (Consultez le document Modicon M580 - Guide de référence du matériel).

2

Configurez un assemblage de rack pour la station RIO (dans cette section).

Pour protéger un projet Control Expert contre les modifications indésirables, consultez le document Modicon M580 - Guide de référence du matériel.

NOTE : Pour suivre ces instructions, vous devez savoir utiliser Control Expert.

Considérations relatives aux racks

Considérations relatives aux racks RIO :

  • Le numéro du premier emplacement dans un rack X80 est 0. Par conséquent, dans un rack de 4 emplacements, les emplacements sont 0, 1, 2, 3.

  • Vous pouvez couper ou copier d'autres équipements de la station distante et les coller dans n'importe quel rack du même type, mais vous ne pouvez pas déplacer des objets d'un rack local vers la station ni d'une station vers le rack local. Vous pouvez effectuer ces actions (couper, copier, coller) uniquement dans le même éditeur d'équipements.

Configuration d'une station RIO distante principale

Lorsqu'un module de CPU BME•58••40 se trouve dans le rack local principal, Control Expert crée automatiquement un second bus, EIO Bus.

Suivez les instructions ci-dessous pour configurer la station RIO principale (sur un EIO Bus) :

Etape

Action

Commentaire

1

Dans le Navigateur du projet, double-cliquez sur EIO Bus pour afficher le rack local RIO (vide).

Outils > Navigateur de projet > Vue structurelle > Projet > Configuration > Bus EIO

2

Dans la fenêtre EIO Bus, double-cliquez sur le connecteur de liaison carré pour accéder aux racks disponibles.

La fenêtre Nouvel équipement apparaît.

3

Sélectionnez un rack.

Dans cet exemple, un rack BMEXBP0400 à 4 emplacements est utilisé : Nouvel équipement > Référence > Station distante Modicon M580 > Rack > BME EEP 0400 .

4

Dans la zone Drop end communicator, sélectionnez un adaptateur CRA.

Dans cet exemple, l'adaptateur BMECRA31210 par défaut est utilisé.

5

Cliquez sur OK.

Le rack contenant l'adaptateur CRA s'ouvre.

6

Cliquez sur le rack situé à gauche de l'adaptateur CRA pour ajouter une alimentation.

Dans cet exemple : BMX CPS 2000.

7

Double-cliquez sur les emplacements vides pour ajouter des modules de station d'E/S distantes Modicon M580 au EIO Bus.

Dans cet exemple, aucun n'est ajouté.

8

Enregistrez le fichier.

Cliquez sur Fichier > Enregistrer.

Pour ajouter :

  • une autre station RIO, cliquez sur le carré aux coins arrondis situé en bas de la boîte de dialogue.

  • un rack d'extension de station distante, cliquez sur >> sur le côté droit du rack principal de la station distante

    NOTE : Lors de l'installation physique d'un rack d'extension de station distante, ajoutez le module d'extension de bus et les câbles.

Configuration maximale des voies

Le nombre maximal de voies que vous pouvez configurer pour une station RIO X80 correspond à l'une des possibilités suivantes :

  • 1024 voies numériques

  • 1024 voies incluant 256 voies analogiques

Le nombre maximal de voies d'entrée qui peut être configuré pour les modules analogiques est 236. Dans ce type de configuration, aucun autre module ne peut être configuré dans la station RIO.

NOTE : Si un réseau Modbus série est ajouté à une station RIO, tenez compte du nombre de voies déclarées lors du calcul du nombre maximal de voies prises en charge par cette station.

Onglets de configuration Control Expert

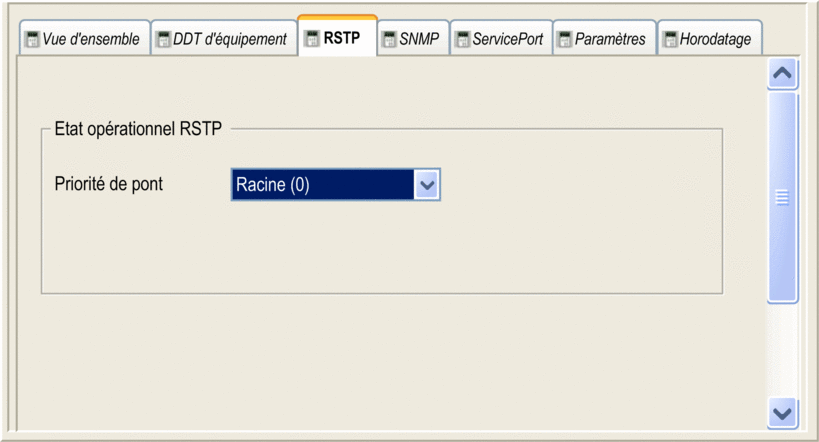

Après avoir placé les modules dans la station distante, double-cliquez sur le module adaptateur RIO pour afficher les onglets de configuration Control Expert disponibles :
