Noms des DDT d'équipement pour les adaptateurs RIO M580

Introduction

Le nom de l'instance DDT de l'équipement peut être manuellement défini, mais lors de l'ajout d'un module, un nom d'instance DDT d'équipement par défaut est défini par Control Expert.

NOTE : Ces instructions reposent sur l'hypothèse que vous avez déjà ajouté une station à votre projet Control Expert.

Accès à l'onglet DDT d'équipement

Dans Control Expert :

Etape	Action	Commentaire
1	Développez EIO Bus dans le Navigateur de projet de Control Expert pour afficher la station distante Modicon M580 remote drop	Navigateur de projet > Projet > Configuration > EIO Bus > Modicon M580 remote drop
2	Double-cliquez sur l'adaptateur de station installé dans la station distante Modicon X80 Remote drop.	La boîte de dialogue adaptateur d'E/S Ethernet performances X80 apparaît.
3	Sélectionnez l'onglet DDT d'équipement.

Paramètres de la station

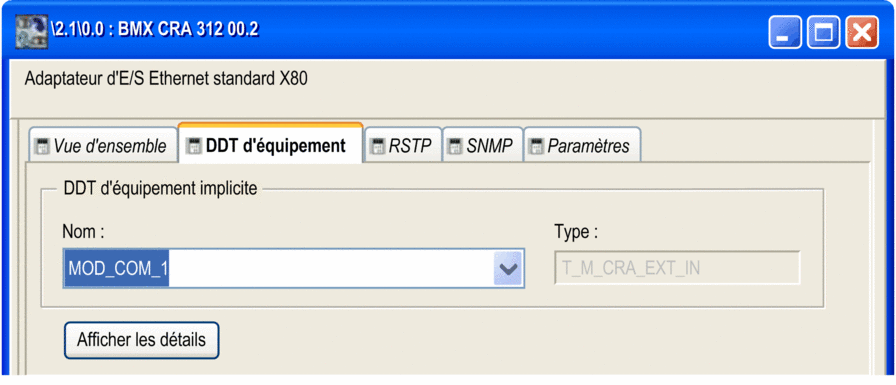

Dans la boîte de dialogue DDT d'équipement de Control Expert, vous pouvez configurer les paramètres suivants pour la station RIO :

Paramètre		Description
DDT d'équipement implicite	Nom	Un nom d'instance DDT d'équipement est défini par Control Expert.
DDT d'équipement implicite	Type	Type de module (en lecture seule)
Afficher les détails		Cliquez sur ce lien pour accéder à l'écran DDT d'équipement Editeur de données .

Paramètres de diagnostic

Cliquez sur le bouton Afficher les détails à partir de l'écran DDT d'équipement pour afficher l'onglet Variables de l' éditeur de données. Ces bits indiquent un état opérationnel (1) ou un état défaillant/non configuré (0).

Vous pouvez ainsi connaître les paramètres de diagnostic d'un module de station RIO T_M_CRA_EXT_IN :

Nom		Type	Bit	Description
IO_HEALTH_RACK0		WORD	—	bits de validité du rack 0 : emplacements 0 à 15 NOTE : l'emplacement 0 est sur le bit de poids faible du mot.
IO_HEALTH_RACK1		WORD	—	bits de validité du rack 1 : emplacements 0 à 15 NOTE : l'emplacement 0 est sur le bit de poids faible du mot.
DEVICE_NAME		string[16]	—	nom d'équipement de la station RIO
VERSION		WORD	—	Version de micrologiciel (Maj, Min) (4 chiffres codés en BCD)
ROTARY_SWITCHES		BYTE	—	Valeur du commutateur rotatif à la mise sous tension
CRA_STATE		BYTE	—	1 : module CRA inactif
				2 : module CRA arrêté
				3 : module CRA actif
CRA_DIAGNOSTIC [WORD]	GLOBAL_IO_HEALTH	BOOL	0	0 : au moins un module d'E/S de la station signale un mauvais fonctionnement.
	CCOTF_IN_PROGRESS	BOOL	1	CCOTF est en cours dans la station gérée par le CRA.
	CCOTF_INVALID_CONF	BOOL	2	CCOTF n'est pas valide dans la station gérée par le CRA.
	IOPL_MISMATCH	BOOL	3	La configuration d'E/S de la station diffère de la configuration attendue par la CPU pour l'application actuelle.
	SWITCH_CHANGE	BOOL	4	Les paramètres du commutateur rotatif ont été modifiés depuis la dernière mise sous tension. Ce bit est réinitialisé si le commutateur rotatif est remis à sa configuration d'origine.
	DROP_COM_HEALTH	BOOL	5	Ce bit affiche l'intégrité des communications de la station (défini sur 1 lorsque la communication est établie entre la station d'E/S distantes et le scrutateur d'E/S).
	REDUNDANT_POWER_SUPPLY_STATUS	BOOL	6	Ce bit indique si l'alimentation redondante est présente (1) ou absente (0).
CYCLE_CURR_TIME		UINT	—	Ce mot indique le temps d'exécution du dernier cycle CRA. Ses valeurs sont comprises dans [0,65535] avec une résolution de 0,01 ms, par conséquent, la durée du dernier cycle est comprise dans [0,655] ms.
CYCLE_MAX_TIME		UINT	—	Ce mot indique le temps d'exécution du cycle CRA le plus long depuis le dernier démarrage. Ses valeurs sont comprises dans [0,65535] avec une résolution de 0,01 ms, par conséquent, la durée du cycle le plus long est comprise dans [0,655] ms.
CYCLE_MIN_TIME		UINT	—	Ce mot indique le temps d'exécution du cycle CRA le plus court depuis le dernier démarrage. Ses valeurs sont comprises dans [0,65535] avec une résolution de 0,01 ms, par conséquent, la durée du cycle le plus court est comprise dans [0,655] ms.
TIME_STAMP_RECORDS		UINT	—	Ce mot contient le nombre d'enregistrements disponibles dans le tampon local d'événements de la station.
TS_DIAGNOSTIC_FLAGS (WORD)	TIME_VALID	BOOL	0	Le temps est valide et synchronisé.
	CLOCK_FAILURE CLOCK_NOT_SYNC	BOOL	1 2	Si bit 1 = 1 et bit 2 = 1, depuis la mise sous tension l'adaptateur CRA n'a pas reçu de réponse du serveur NTP. bit 1 = 0 et bit 2 = 1, l'adaptateur CRA a reçu une réponse du serveur NTP par le passé mais actuellement il n'a pas reçu le temps du serveur NTP. bit 1 = 0 et bit 2 = 0, le temps est valide, l'adaptateur CRA reçoit des réponses du serveur NTP.
	BUFF_FULL	BOOL	3	Le tampon local d'événements est plein.
TS_BUF_FILLED_PCTAGE		BYTE	—	Cet octet indique le pourcentage du tampon d'événements local rempli (0 à 100).
TS_EVENTS_STATE		BYTE	—	Consultez Principaux états.
ETH_STATUS (BYTE)	PORT1_LINK	BOOL	0	0 = liaison du port 1 (ETH1) interrompue.
	PORT1_LINK	BOOL	0	1 = liaison du port 1 (ETH1) active.
	PORT2_LINK	BOOL	1	0 = liaison du port 2 interrompue
	PORT2_LINK	BOOL	1	1 = liaison du port 2 active
	PORT3_LINK	BOOL	2	0 = liaison du port 3 interrompue
	PORT3_LINK	BOOL	2	1 = liaison du port 3 active
	ETH_BKP_PORT_LINK	BOOL	3	0 = liaison de l'embase Ethernet interrompue.
	ETH_BKP_PORT_LINK	BOOL	3	1 = liaison de l'embase Ethernet active.
	RPI_CHANGE	BOOL	4	Changement RPI : changement de RPI EtherNet/IP en cours (pendant CCOTF).
	REDUNDANCY_OWNER	BOOL	6	1 = propriétaire redondant présent
	REDUNDANCY_OWNER	BOOL	6	0 = propriétaire redondant absent
	GLOBAL_STATUS NOTE : Consultez l'octet SERVICE_STATUS ci-dessous.	BOOL	7	0 = au moins 1 service ne fonctionne pas normalement
		BOOL	7	1 = tous les services fonctionnent normalement
SERVICE_STATUS (BYTE)	RSTP_SERVICE	BOOL	0	0 = le service RSTP ne fonctionne pas normalement
	RSTP_SERVICE	BOOL	0	1 = le service RSTP fonctionne normalement ou est désactivé
	SNTP_SERVICE (réservé)	BOOL	1	0 = le service SNTP ne fonctionne pas normalement
	SNTP_SERVICE (réservé)	BOOL	1	1 = le service SNTP fonctionne normalement ou est désactivé
	PORT502_SERVICE	BOOL	2	0 = le service Port 502 ne fonctionne pas normalement
	PORT502_SERVICE	BOOL	2	1 = le service Port 502 fonctionne normalement ou est désactivé
	SNMP_SERVICE	BOOL	3	0 = le service SNMP ne fonctionne pas normalement
	SNMP_SERVICE	BOOL	3	1 = le service SNMP fonctionne normalement ou est désactivé
	ETH_BKP_FAILURE	BOOL	5	0 = l'état du matériel de l'embase Ethernet n'est pas OK
	ETH_BKP_FAILURE	BOOL	5	1 = l'état du matériel de l'embase Ethernet est OK
	ETH_BKP_ERROR	BOOL	6	0 = une erreur est détectée sur l'embase Ethernet
	ETH_BKP_ERROR	BOOL	6	1 = aucune erreur n'est détectée sur l'embase Ethernet
ETH_PORT_STATUS (BYTE)	Ces valeurs sur 2 bits combinées indiquent les conditions des ports.	WORD	1/0	fonction du port de l'embase Ethernet 1
			3/2	rôle RSTP du port Ethernet 1
			5/4	fonction du port de l'embase Ethernet 2
			7/6	rôle RSTP du port Ethernet 2
			9/8	fonction du port de l'embase Ethernet 3
			11/10	rôle RSTP du port Ethernet 3
			12/13	fonction du port de l'embase Ethernet 4
			14/15	rôle RSTP du port Ethernet 4
	fonction de port	—	0	désactivé
			1	port d'accès
			2	réplication de port
			3	port réseau RIO
	rôle RSTP	—	0	remplaçant
			1	sauvegarde
			2	désigné
			3	racine
NTP_UPDATE		UINT	—	Temps écoulé (100 ms) depuis la dernière mise à jour effectuée par le serveur NTP
MAX_PACKET_INTERVAL		UINT	—	intervalle maximal entre paquets (ms) pour les paquets de sortie (du scrutateur vers l'adaptateur)
IN_BYTES		UINT	—	Nombre d'octets reçus sur l'interface
IN_ERRORS		UINT	—	Nombre de paquets entrants contenant des erreurs détectées
OUT_BYTES		UINT	—	Nombre d'octets envoyés sur l'interface
OUT_ERRORS		UINT	—	nombre de paquets sortants contenant des erreurs détectées
SOE_UNCERTAIN		BOOL	—	La séquence d'événements SOE (sequence of events) dans le tampon d'événements local de la station n'est pas connue. SOE_UNCERTAIN est réinitialisé lorsque la séquence d'événements est OK.

Principaux états de la source de l'horodatage

L'octet TS_EVENTS_STATE indique l'état principal de la source des événements d'horodatage :

Valeur d'octet (hex)	Description
20	attente du client
31	ValuesSynchro demandée et en attente de la baisse du tampon sous le seuil
32	ValuesSynchro démarré
40	horodatage d'événements

Types de DDT d'équipement pour les modules d'E/S

Pour plus d'informations sur les types de DDT d'équipement des modules d'E/S, consultez les documents suivants :

Module d'E/S	Référence du guide utilisateur
E/S TOR Modicon X80	Modicon M340 avec Unity Pro – Modules d'entrée/sortie TOR – Manuel utilisateur
E/S analogiques Modicon X80	Modicon M340 avec Unity Pro – Modules d'entrée/sortie analogiques – Manuel utilisateur
BMXEHC0800	Modicon M340 avec Unity Pro – Module de comptage BMXEHC0800 – Manuel utilisateur
BMXEHC0200	Modicon M340 avec Unity Pro – Module de comptage BMXEHC0200 – Manuel utilisateur
BMXNOM0200	Modicon M340 avec Unity Pro – Liaison série – Manuel utilisateur
BMXERT1604T	BMXERT1604T – Module ERT M340 – Manuel utilisateur
