Fonction d'horodatage de l'adaptateur de la station RIO
Les modules BMECRA31210 et BMXCRA31210 adaptateur comportent une fonction d'horodatage de 10 ms. Le BMXCRA31200 ne prend pas en charge l'horodatage.
L'horodatage des modules d'E/S démarre dès que l'adaptateur est configuré.

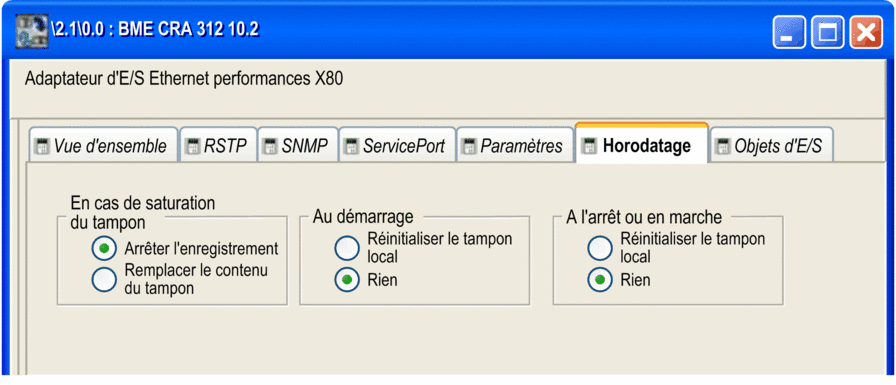

Pour configurer le tampon d'horodatage, double-cliquez sur le module adaptateur et cliquez sur l'onglet :
Le se rapporte au tampon du module adaptateur.
Pour configurer le BM•CRA31210, consultez Configuration des variables de BMX CRA 1604 T dans Unity Pro.
Si vous utilisez un ou deux modules As-i Bus BMX EIA 0200 avec d'autres modules dans une station RIO Modicon X80, la précision de l'horodatage peut baisser.
Quelques exemples :
E/S TOR 32 voies |
E/S analogiques 4 voies |
BMXEIA0100 |
BMXNOM0200 |
Précision de l'horodatage |
|
|---|---|---|---|---|---|
Server NTP haute précision dédié |
Précision de l'horodatage du serveur NTP interne |
||||
6 modules |
1 module |
0 |
0 |
10 ms |
10 ms |
6 modules |
1 module |
1 module |
1 module |
12 ms |
22 ms |
16 modules |
4 modules |
1 module |
1 module |
14 ms |
24 ms |
Horodatage de 1 ms avec BMXERT1604T
Utilisez un module d'horodatage BMXERT1604T pour un horodatage plus précis (1 ms).
Pour configurer le BMXERT1604T, consultez ce manuel.
Informations supplémentaires sur l'horodatage distant
Pour plus d'informations sur l'horodatage dans une station RIO Modicon X80, consultez les documents suivants :
Horodatage système - Manuel utilisateur
Horodatage applicatif avec Unity Pro - Guide utilisateur
