Diagnostics du système de redondance d'UC M580 dans Control Expert

Introduction

Control Expert fournit des informations de diagnostic pour le système de redondance d'UC M580 dans les écrans suivants de l'interface utilisateur graphique :

Visualiseur d'état de redondance d'UC dans la barre des tâches de Control Expert.
Onglet Informations de la fenêtre Animation de l'UC.

Visualiseur d'état de redondance d'UC

Lorsque Control Expert est connecté au système de redondance d'UC, il affiche l'état de redondance de chacun PAC, notamment :

l'état des UC A et B ;
l'état comparatif de la logique en cours d'exécution sur le PAC redondant ;
en cas de différence de logique, le nombre de modifications apportées à l'application en cours d'exécution sur le PAC primaire.

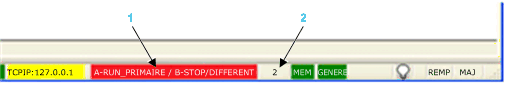

Le visualiseur d'état de redondance d'UC à l'apparence suivante :

Etat de redondance d'UC

Nombre de modifications

Etats possibles des PAC A et B :

RUN_PRIMARY
RUN_STANDBY
STOP
WAIT

L'état de la logique du PAC redondant est également indiqué, soit :

IDENTIQUE (fond vert) : il n'y a pas de différence de logique.
DIFFERENT (fond rouge) : des modifications en ligne ont été apportées à l'application du PAC primaire, mais n'ont pas été transférées vers le PAC redondant.

Onglet Informations de la redondance d'UC

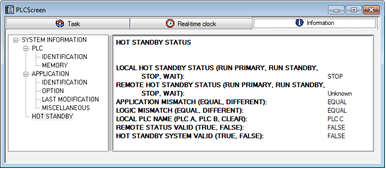

Pour visualiser l'état du système de redondance d'UC, consultez l'onglet Animation → Informations la fenêtre Configuration de l'UC :

L'onglet Informations contient un mot relatif à l'état :

Etat de la redondance du PAC local : Principal Redondant Stop Attente	Nom du PAC local (position du sélecteur rotatif A/B/Effacer) : Automate A Automate B Effacer
Etat de la redondance du PAC distant : Principal Redondant Stop Attente	Etat distant valide : True False
Etat de non-correspondance d'application Identique Différent	Système redondant valide : True False
Etat de non-correspondance de logique : Identique Différent	–
