Présentation d'un système Modicon M580 standard

Présentation

Le système Modicon M580 standard est conçu et testé pour utiliser simultanément les éléments suivants :

un rack local principal Ethernet et la possibilité d'extension à d'autres racks locaux ;
des stations RIO prenant en charge les communications Ethernet et X Bus dans l'embase ;
des équipements distribués Ethernet ;
des modules de sélection d'options de réseau reliant des stations RIO et des équipements distribués au système M580 ;
un module de réseau de contrôle pour assurer la transparence entre le réseau d'équipements et le réseau de contrôle ;
des équipements RIO et distribués, intégrés dans le même réseau physique ;
des sous-anneaux RIO et DIO qui communiquent avec l'anneau principal RIO ;
des modules et des équipements tiers ;
des architectures à anneau de chaînage, fournies par les modules de communication dotés de deux ports Ethernet.

Le système M580 rétablit automatiquement le réseau en moins de 50 ms et offre des performances RIO déterministes.

Le système M580 utilise des modules d'E/S Modicon X80, dont beaucoup sont exploités dans un système M340. Il prend également en charge plusieurs modules d'E/S Ethernet eX80, installables dans le rack local principal et les racks distants principaux. Le système M580 prend également en charge des modules d'E/S Premium au sein d'un rack local étendu.

NOTE : Pour savoir comment connecter un équipement distribué au réseau M580 à l'aide d'un commutateur double anneau (DRS), reportez-vous au document M580 - Guide de planification du système pour topologies complexes.

Architecture M580 standard

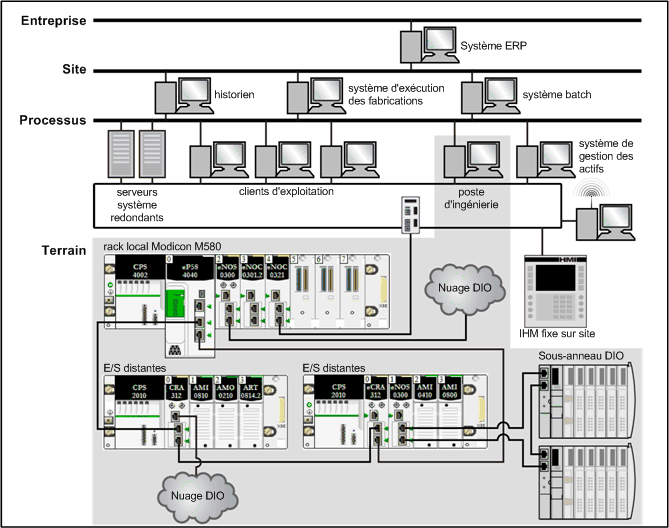

Cette section présente une architecture M580 standard, comprenant une entreprise, une usine, un process et les différents niveaux terrain d'une usine de fabrication. La figure suivante représente un système RIO M580 simple au niveau terrain :

AVERTISSEMENT

FONCTIONNEMENT IMPREVU DE L'EQUIPEMENT

N'installez pas plus d'un PAC autonome dans un réseau d'équipements M580.
N'installez pas plus d'un ensemble de PAC Hot Standby primaires redondants dans un système de redondance d'UC M580.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Cycle de vie d'un réseau M580

Le cycle de vie d'un réseau M580 comprend les phases suivantes :

Phase	Fonction	Description
Conception	Standard	Réduire le temps d'apprentissage et d'ingénierie (utilisez les modules standard Ethernet, les modules communs Modicon X80 et le logiciel Control Expert pour la configuration des équipements
	Ouverte	Collaborer avec des solutions tierces
	Souple	Adapter l'architecture de contrôle à la topologie de l'usine
	Efficace	Concevoir la solution sans contraintes
Exploitation	Transparente	Autoriser l'accès aux modules et équipements d'E/S à partir du réseau de contrôle
Exploitation	Accessible	Modifier la configuration sans arrêter le processus, obtenir des informations de diagnostic depuis n'importe quel point du réseau, aucun commutateur requis pour créer un système M580 complet
Renouvellement	Durable	Préserver l'investissement à long terme, favoriser une migration en douceur

Exemple de système RIO M580 simple

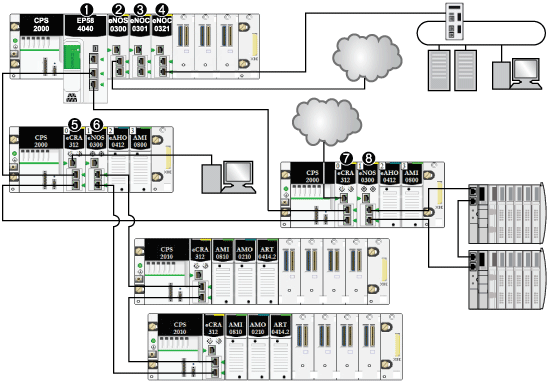

Voici un exemple de système M580 standard constitué de modules RIO et d'équipements distribués installés au sein d'un réseau d'équipements d'E/S Ethernet :

Une CPU M580 avec service de scrutation d'E/S Ethernet sur le rack local est connectée à l'anneau principal RIO. (Pour le service de scrutation d'E/S Ethernet, sélectionnez une CPU dont la référence commerciale se termine par 40.)

Un module de sélection d'options de réseau BMENOS0300 présent sur le rack local connecte un nuage DIO à l'anneau principal RIO.

Un module de communication Ethernet BMENOC0301/BMENOC0311 connecté à la CPU via l'embase Ethernet gère les équipements distribués du réseau d'équipements.

Un module de réseaux de contrôle BMENOC0321 sur le rack local instaure la transparence entre le réseau d'équipements et le réseau de contrôle.

Un PC pour la réplication de port est connecté au port de service d'un module adaptateur EIO (e)X80 BMECRA312•0.

Un module de sélection d'options de réseau BMENOS0300 présent sur une station RIO gère un sous-anneau RIO.

Un nuage DIO est connecté au port de service d'un module adaptateur EIO performances eX80 BMECRA31210.

Un module de sélection d'options de réseau BMENOS0300 présent sur une station RIO connecte un sous-anneau DIO à l'anneau principal RIO.

NOTE : un module BMENOC0301/BMENOC0311 peut prendre en charge des équipements distribués via la connexion entre son embase Ethernet et la CPU et via son ou ses ports réseau sur le panneau avant, dans la limite de 128 équipements scrutés par module BMENOC0301/BMENOC0311.
