Le module de réseau de contrôle BMENOC0321 est installé sur une embase Ethernet locale au sein d'un système M580. Lorsque l'embase Ethernet est activée, le module BMENOC0321 permet d'accéder au réseau d'équipements (via les ports externes de l'UC).
Schneider Electric recommande de ne pas installer plus de deux modules BMENOC0321 dans un système M580, afin d'assurer la transparence Ethernet entre un réseau de contrôle (un système SCADA, par exemple) et un réseau d'équipements. Le
service Transfert IP ne peut être activé que dans un module BMENOC0321 par rack local.
Dans un système à redondance d'UC, le module BMENOC0321 utilise la même adresse IP+1 que le module BMENOC0301/11 sur le rack local. Veillez à configurer l'adresse IP utilisée dans le module BMENOC0301/11 différemment de l'adresse IP du module BMENOC0321 (pour le réseau de contrôle et le réseau de bus de terrain lorsque le service de transfert IP est activé). Utilisez un outil gestionnaire de réseau Ethernet pour vérifier le bon fonctionnement du système.
Architecture de réseau d'équipements avec anneau DIO et réseau de contrôle
Cette configuration de redondance d'UC, qui permet de connecter un anneau DIO (de type SCADA, par exemple) à votre système, comprend les éléments suivants :
-
deux racks locaux de redondance d'UC, chacun comportant une CPU redondante avec un service scrutateur d'E/S Ethernet ;
-
un module BMENOS0300 sur le rack local connecté à un anneau DIO ;
-
un module de réseau de contrôle BMENOC0321 sur le rack local assurant la transparence entre l'anneau DIO et le réseau de contrôle.
Cette topologie ne comprend pas de station RIO (e)X80. Aucun sous-anneau et aucun n'est utilisé.

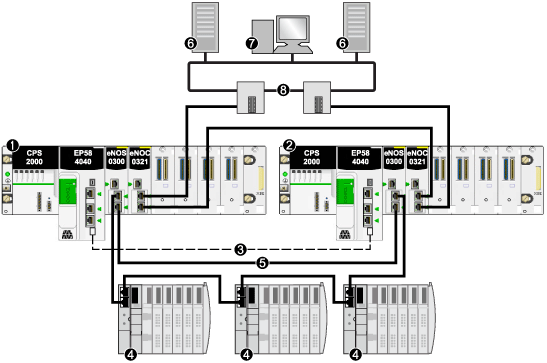

L'exemple suivant présente un système de redondance d'UC, où un réseau de contrôle communique avec un anneau DIO :
1
Rack local primaire avec CPU primaire
2
Rack local redondant avec CPU redondante
3
Liaison de communication redondante
4
Equipement distribué
5
Anneau DIO
6
Serveur SCADA
7
Poste de travail d'ingénierie
8
Réseau Ethernet de la salle de contrôle (avec anneau RSTP Gb)
NOTE : Dans cette conception :
-
Il est possible de connecter les deux modules BMENOS0300 avec une liaison directe.
-
En cas d'interruption de la connexion directe entre les deux modules BMENOS0300, le système de redondance d'UC peut signaler des problèmes de communication si le trafic Ethernet est très chargé (bit HSBY_SUPPLEMENTARY_LINK_ERROR dans ECPU_HSBY_STS). Ces informations n'ont aucune répercussion sur le comportement du système et disparaissent dès la restauration de la connexion directe. Toutefois, en cas de deuxième interruption, il est nécessaire de réparer la connexion directe entre les deux modules BMENOS0300 pour que le système reste opérationnel.
-
Aucune liaison ne peut être établie pour connecter les ports Ethernet doubles de la CPU primaire aux ports Ethernet doubles de la CPU redondante.
-
Un seul anneau DIO est pris en charge.
-
Réglez les sélecteurs rotatifs sur les deux modules BMENOS0300 pour configurer le port du haut comme port de service et les deux ports du bas comme ports d'anneau DIO.
Architecture de réseau d'équipements avec anneau principal RIO, sous-anneau DIO et réseau de contrôle
Il est possible de générer un système de redondance d'UC avec un anneau principal RIO et un sous-anneau DIO à l'aide d'un module BMENOS0300 installé dans une station RIO de l'anneau principal. Dans cette conception, la CPU scrute les stations RIO et les équipements distribués.
Le port d'embase Ethernet de chaque module BMENOS0300 étant activé, le système de redondance d'UC peut cesser de fonctionner en cas de connexion d'un port Ethernet double sur la CPU primaire à un port Ethernetdouble sur la CPU redondante.

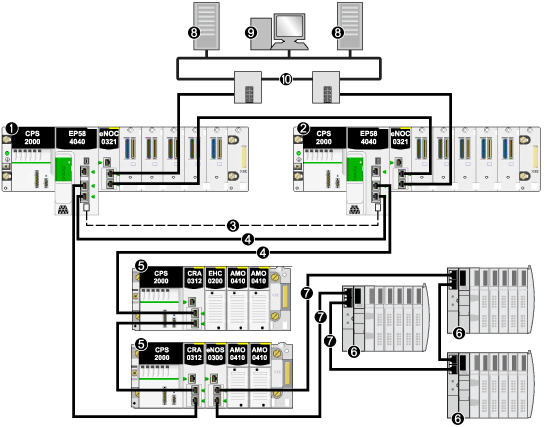

L'exemple suivant présente un anneau principal RIO, un sous-anneau DIO (connecté à l'anneau principal via un module BMENOS0300 sur une station RIO) et un réseau de contrôle scrutés par la CPU.
1
Rack local primaire avec CPU primaire
2
Rack local redondant avec CPU redondante
3
Liaison de communication redondante
4
Anneau principal d'E/S distantes (RIO)
5
Station d'E/S distantes Ethernet (e)X80
6
Equipement distribué
7
Sous-anneau DIO
8
Serveur SCADA
9
Poste de travail d'ingénierie
10
Réseau de la salle de contrôle (avec anneau RSTP Gb)
NOTE : Dans cette conception :
-
Aucune liaison ne peut être établie pour connecter les ports Ethernet doubles de la CPU primaire aux ports Ethernet doubles de la CPU redondante.
-
Réglez les sélecteurs rotatifs sur le module BMENOS0300 pour configurer le port du haut comme port de service et les deux ports du bas comme ports de sous-anneau DIO.
Architecture de réseau d'équipements avec anneau principal RIO, sous-anneau DIO, commutateurs DRS et réseau de contrôle
Il est possible de générer un système de redondance d'UC avec un anneau principal RIO et un sous-anneau DIO à l'aide d'un ou plusieurs commutateurs double anneau (DRS) reliant les équipements distribués à l'anneau principal. Les commutateurs double anneau peuvent aussi servir à connecter le rack local au réseau de contrôle.
Il est impossible de connecter directement les équipements distribués d'un sous-anneau DIO à l'anneau principal. Seules les stations RIO (e)X80 et Quantum sont autorisées sur l'anneau principal.
L'exemple suivant présente un anneau principal RIO, un sous-anneau DIO (connecté à l'anneau principal via les commutateurs double anneau maître/esclave) et un réseau de contrôle scrutés par l'UC :
1
Rack local primaire avec CPU primaire
2
Rack local redondant avec CPU redondante
3
Liaison de communication redondante
4
Anneau principal d'E/S distantes (RIO)
5
Station d'E/S distantes Ethernet (e)X80
6
Equipement distribué
7
Sous-anneau DIO
8
Commutateur double anneau (DRS) avec fichier de préconfiguration C9/C10 chargé
9
Serveur SCADA
10
Poste de travail d'ingénierie
11
Réseau de la salle de contrôle (avec anneau RSTP Gb)
Aucune liaison ne peut être établie pour connecter les ports Ethernet doubles de la CPU primaire aux ports Ethernet doubles de la CPU redondante.
Architecture de réseau d'équipements avec anneau principal RIO, anneau DIO isolé et réseau de contrôle
Vous pouvez étendre un anneau principal RIO simple en ajoutant un chaînage DIO (pas un anneau). Les équipements distribués isolés du chaînage DIO sont scrutés par un module BMENOC0301.2 (connexion de l'embase Ethernet désactivée) sur le rack local. Un module BMENOC0321 est connecté au module BMENOC0301.2 en externe (à l'aide d'un câble Ethernet) pour assurer la transparence entre le réseau DIO isolé et le réseau de contrôle.

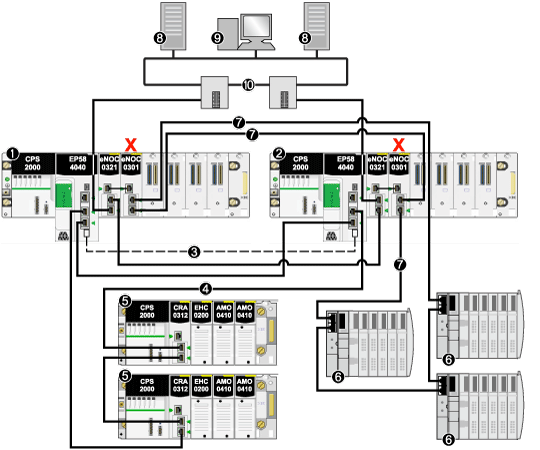

L'exemple suivant présente un anneau principal RIO, un anneau DIO isolé (communiquant avec le réseau de contrôle, mais pas avec le réseau d'équipements) et un réseau de contrôle scrutés par l'UC :
1
Rack local primaire avec CPU primaire
2
Rack local redondant avec CPU redondante
3
Liaison de communication redondante
4
Anneau d'E/S distantes (RIO) principal
5
Station RIO (e)X80
6
Equipement distribué
7
Anneau DIO isolé
8
Serveur SCADA
9
Poste de travail d'ingénierie
10
Réseau de la salle de contrôle (avec anneau RSTP Gb)
X
Connexion de l'embase Ethernet désactivée sur le module BMENOC0301 pour pouvoir prendre en charge l'anneau DIO isolé (7)
NOTE : comme le port de l'embase Ethernet est désactivé sur le module BMENOC0301 du rack local, assurez-vous de connecter en externe les ports de service des modules BMENOC0301 et BMENOC0321.
Architecture de réseau d'équipements avec anneau principal RIO, sous-anneau DIO, commutateurs DRS et réseau de contrôle double
Cette topologie ressemble à celle décrite précédemment, à ceci près qu'elle inclut deux connexions entre le réseau de contrôle et le module BMENOC0321 sur le rack local. Chaque connexion physique reliant le réseau de contrôle au module BMENOC0321 appartient à un sous-réseau distinct.
Pour connecter les modules BMENOC0321 du rack local aux deux sous-réseaux de contrôle, procédez comme suit :
|
Etapes
|
Sur le rack local primaire…
|
Sur le rack local redondant…
|
|
1
|
Connectez le port de contrôle Ethernet du module BMENOC0321 au sous-réseau A partant de la salle de contrôle.
|
Connectez le port de service Ethernet du module BMENOC0321 au sous-réseau A partant de la salle de contrôle.
|
|
2
|
Connectez le port de service Ethernet du module BMENOC0321 au sous-réseau B partant de la salle de contrôle.
|
Connectez le port de contrôle Ethernet du module BMENOC0321 au sous-réseau B partant de la salle de contrôle.
|

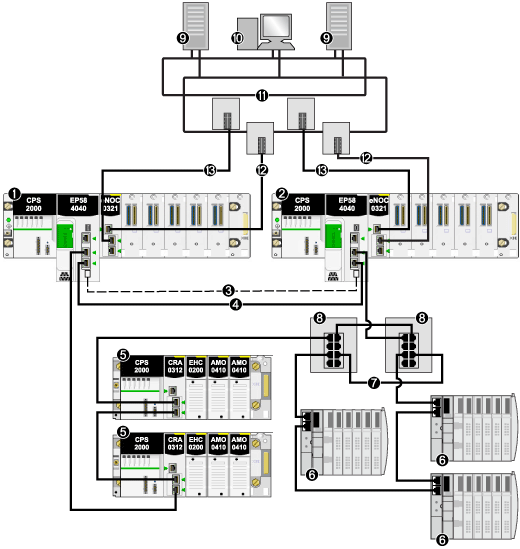

L'exemple suivant présente un anneau principal RIO, un sous-anneau DIO (connecté à l'anneau principal via les commutateurs double anneau maître/esclave) et un réseau de contrôle (comprenant deux sous-réseaux) scrutés par l'UC :
1
Rack local primaire avec CPU primaire
2
Rack local redondant avec CPU redondante
3
Liaison de communication redondante
4
Anneau d'E/S distantes (RIO) principal
5
Station RIO (e)X80
6
Equipement distribué
7
Sous-anneau DIO
8
Commutateur double anneau (DRS) avec fichier de préconfiguration C9/C10 chargé
9
Serveur SCADA
10
Poste de travail d'ingénierie
11
Réseau de la salle de contrôle
12
Sous-réseau A partant de la salle de contrôle
13
Sous-réseau B partant de la salle de contrôle
