Description

Traduction de la notice originale

Description du fonctionnement

Cette fonction permet d'adapter la caractéristique des valeurs brutes analogiques.

On distingue trois possibilités d'adaptation :

linéarisation par la racine carrée (plage de valeurs normalisée),
correction de l'"offset" (correction point zéro),
correction du "Range" (facteur d'amplification),

NOTE : En général, il n'est pas nécessaire de corriger les valeurs "Offset" et "Range" automatiquement préréglées.

Les paramètres supplémentaires et peuvent être configurés.

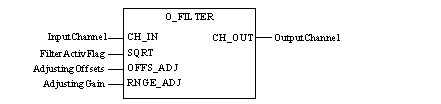

Représentation dans FBD

Représentation :

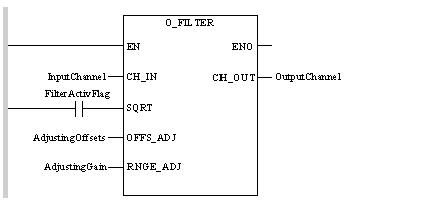

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD InputChannel
O_FILTER FilterActivFlag, AdjustingOffsets, AdjustingGain
ST OutputChannel

Représentation en ST

Représentation :

OutputChannel := O_FILTER (InputChannel, FilterActivFlag,
    AdjustingOffsets, AdjustingGain) ;

Description des paramètres

Description des paramètres d'entrée :

Paramètres	Type de données	Signification
CH_IN	ANL_OUT	Voie d'entrée
SQRT	BOOL	Filtre de racine carrée 1: Filtre actif 0: Filtre non-actif
OFFS_ADJ	INT	Adaptation du décalage (Offset)
RNGE_ADJ	INT	Adaptation du facteur d'amplification

Description des paramètres de sortie :

Paramètres	Type de données	Signification
CH_OUT	ANL_OUT	Voie de sortie

Erreur d’exécution

Un message d'erreur est généré lorsque la voie d'entrée n'est pas configurée. Dans ce cas, veuillez vérifier l'EFB du module E/S connecté.

NOTE : Pour obtenir une liste de tous les codes et valeurs d'erreur du bloc, voir Configuration des E/S analogiques .

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

ANL_OUT

ANL_OUT est un type de données interne, utilisé entre des FFB Quantum. Par exemple, un FFB ACO130 fournit les structures de voie du module sous la forme de types ANL_OUT, qui sont utilisées comme des entrées d'un FFB O_PHYS. N'utilisez pas ce type de données hors des FFB Quantum.

Eléments du DDT :

Nom	Type	Commentaire
valuePtr	UDINT	3x or 4x raw value register
rawControl	BYTE	Control Byte(internal use only)
rawSpecific	BYTE	Specific Byte (internal use only)
offset	INT	Offset Value
range	WORD	Input range (resolution)
channel	BYTE	Input Channel number
statusMode	BYTE	Status Mode (internal use only)
statusPtr	UDINT	Identifies high byte or low byte of status register
warnCode	BYTE	Warning Code (internal use only)

BOOL

BOOL est l'abréviation du type booléen. Il s'agit du type de données de base en informatique. Une variable de type BOOL peut avoir l'une des deux valeurs suivantes : 0 (FALSE) ou 1 (TRUE).

Un bit extrait d'un mot est de type BOOL, par exemple :%MW10.4

INT

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

Exemple :

-32768, 32767, 2#1111110001001001, 16#9FA4.
