Adaptation par la racine carrée (plage de valeurs normalisée)
Le paramètre SQRT vous permet d'adapter une valeur de sortie analogique. Le filtre de racine carrée utilise les fonctions suivantes :
f(0) = 0, f(0,5) = 0,707, f(1) = 1.

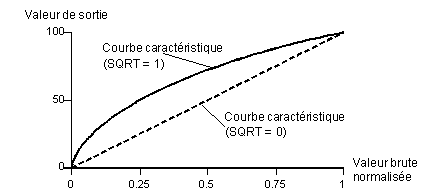

Courbe caractéristique du filtre de racine carrée
Correction de l'« offset » (correction point zéro)
Le paramètre OFFS_ADJ permet de modifier (d'adapter) la valeur de décalage calculée de la sortie CH_OUT.
En général, il n'est pas nécessaire de corriger la valeur automatiquement préréglée (OFFS_ADJ = 0).
Correction du « range » (facteur d'amplification)
Le paramètre RNGE_ADJ permet de modifier (d'adapter) le facteur d'amplification calculé de la sortie.
En général, il n'est pas nécessaire de corriger la valeur automatiquement préréglée (RNGE_ADJ = 0).

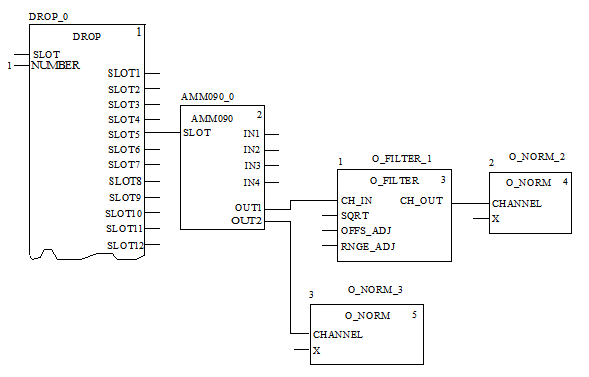

Structure avec et sans O_FILTER
Les voies de sortie OUT1 et OUT2 du module AMM090 sont configurées en 4 à 20 mA.
Les entrées OFFS_ADJ et RNGE_ADJ de la fonction O_FILTER ne sont pas utilisées. Par défaut, leur valeur est donc « 0 ».
Les valeurs suivantes s'appliquent au bloc fonction O_NORM_2 avec O_FILTER SQRT=1 :
|
Valeurs d'entrée
(AMM090 OUT1)
|
Valeurs de sortie
(O_NORM_2)
|
|
4 mA
|
0
|
|
12 mA
|
0,25
|
|
15,3 mA
|
0,50
|
|
20 mA
|
1
|
Les valeurs suivantes s'appliquent au bloc fonction O_NORM_3 sans O_FILTER :
|
Valeurs d'entrée
(AMM090 IN3)
|
Valeurs de sortie
(O_PHYS_3)
|
|
4 mA
|
0
|
|
8 mA
|
0,25
|
|
12 mA
|
0,50
|
|
20 mA
|
1
|
