SAVE_PARAM_MX : enregistrement des paramètres dans le rack local

Description

La fonction SAVE_PARAM_MX permet d'enregistrer les nouveaux paramètres d'un module déclaré dans le situé dans le rack local. Elle effectue un échange explicite avec la mémoire de l'UC (CPU) Modicon M580.

Ces paramètres remplacent les valeurs initiales.

Les paramètres supplémentaires et sont aussi configurables.

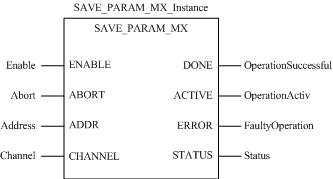

Représentation en FBD

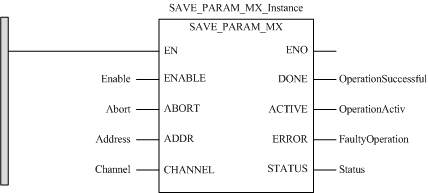

Représentation en LD

Représentation en IL

Représentation :

CAL SAVE_PARAM_MX_Instance (ENABLE:=Enable, ABORT:=Abort, ADDR:=Address, CHANNEL:=Channel, DONE=>OperationSuccessful, ACTIVE=>OperationActiv, ERROR=>FaultyOperation, STATUS=>Status)

Représentation en IL

Représentation :

SAVE_PARAM_MX_Instance (ENABLE:=Enable, ABORT:=Abort, ADDR:=Address, CHANNEL:=Channel, DONE=>OperationSuccessful, ACTIVE=>OperationActiv, ERROR=>FaultyOperation, STATUS=>Status);

Description des paramètres

Le tableau suivant décrit les paramètres d'entrée :

Paramètre	Type de données	Signification
Enable	BOOL	Réglé sur 1 pour déclencher l'opération.
Abort	BOOL	Réglé sur 1 pour abandonner l'opération en cours.
Address	ANY ARRAY OF INT	Tableau contenant le résultat d'adresse de la fonction ADDMX (1) et identifiant le rack auquel le module appartient.
Channel	STRING	Identifie la voie concernée. Elle contient les numéros du rack, de l'emplacement et de la voie (r.s.c).
(1) Pour adresser un module dans le rack local, entrez 0.0.10 (adresse du serveur principal d'UC).

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type de données	Signification
OperationSuccessful	BOOL	Opération ayant abouti
OperationActiv	BOOL	Opération en cours
FaultyOperation	BOOL	Opération ayant échoué
Status	WORD	Identificateur d'erreur détectée

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.

WORD

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Exemples de représentation

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011
