TRF_RECIPE : Transfert de recette

Description de la fonction

La fonction TRF_RECIPE permet d’effectuer des transferts et des commandes avec les modules métiers Came et SERCOS.

Pour un module SERCOS(TSX CSY 84), ce service permet :

de lire ou d'écrire les paramètres des variateurs de vitesse. TRF_RECIPE avec la fonction "Axe réel",
de lire ou d'écrire les profils de came et de lancer l'exécution de fonctions spéciales.

Pour un module came électronique (TSX CCY 1128), ce service permet :

de transférer le contenu de la recette courante vers une zone mémoire,
de transférer une recette d’une zone mémoire vers la zone des %MW contenant la recette courante et de la transférer dans le module.

Les paramètres supplémentaires et peuvent être configurés.

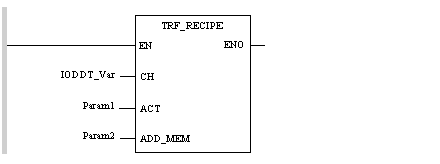

Représentation en FBD

Représentation :

Représentation en LD

Représentation :

Représentation en IL

Représentation :

LD IODDT_Var

TRF_RECIPE Param1, Param2

Représentation en ST

Représentation :

TRF_RECIPE(IODDT_Var, Param1, Param2);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
IODDT_Var	IODDT	Variable de type IODDT correspondant à la voie ou au module sur lequel la fonction doit être effectuée. Exemple : IODDT_Var de type T_CCY_MEASURE
Param1	INT	Premier paramètre de la fonction, il dépend du module.
Param2	INT	Second paramètre de la fonction, il dépend du module.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

Si ENO est réglé sur 0 (car EN = 0 ou en cas d'erreur d'exécution) :

les sorties du bloc fonction restent dans l'état qui était le leur lors du dernier cycle de scrutation exécuté correctement ;
la ou les sorties de la fonction, ainsi que les procédures, sont réglées sur 0.
