READ_STS_MX : lecture des paramètres d'état sur le bus EIO

Traduction de la notice originale

Description de la fonction

Le bloc fonction READ_STS_:X permet de lire les mots d'état d'un rack local (e)X80 ou d'un module Ethernet RIO en effectuant un échange explicite avec la mémoire du CPU.

Ces mots d’état contiennent des données sur l'état de fonctionnement du module et peuvent être utilisés pour effectuer des diagnostics par programme.

Les paramètres supplémentaires et peuvent aussi être configurés.

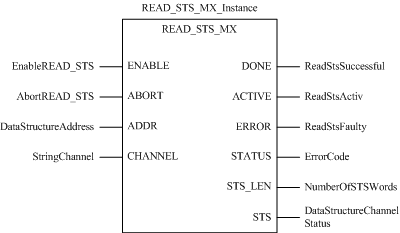

Représentation en FBD

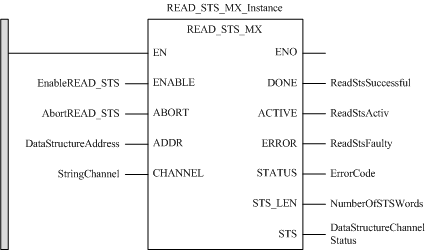

Représentation en LD

Représentation en IL

CAL READ_STS_MX_Instance (ENABLE:=EnableREAD_STS, ABORT:=AbortREAD_STS, ADDR:=DataStructureAddress, CHANNEL:=StringChannel, DONE=>ReadStsSuccessful, ACTIVE=>ReadStsActiv, ERROR=>ReadStsFaulty, STATUS=>ErrorCode, STS_LEN=>NumberOfSTSWords, STS=>DataStructureChannelStatus)

Représentation en ST

READ_STS_MX_Instance (ENABLE:=EnableREAD_STS, ABORT:=AbortREAD_STS, ADDR:=DataStructureAddress, CHANNEL:=StringChannel, DONE=>ReadStsSuccessful, ACTIVE=>ReadStsActiv, ERROR=>ReadStsFaulty, STATUS=>ErrorCode, STS_LEN=>NumberOfSTSWords, STS=>DataStructureChannelStatus);

Description des paramètres

Le tableau suivant décrit les paramètres d’entrée :

Paramètre	Type	Commentaire
EnableREAD_STS	BOOL	Réglé sur 1 pour déclencher l'opération.
AbortREAD_STS	BOOL	Réglé sur 1 pour abandonner l'opération en cours.
DataStructureAddress	ANY_ARRAY_INT	Identifie la station (e)X80 à laquelle le module appartient, résultat de la fonction ADDMX (1).
StringChannel	STRING	Identifie la voie concernée. Cette chaîne contient les numéros du rack, de l'emplacement et de la voie séparés par des points (r.e.v). Si le numéro de voie est omis, le serveur de module est consulté.
(1) Pour adresser un module dans le rack local, entrez 0.0.10 (adresse du serveur principal d'UC).

Le tableau suivant décrit les paramètres de sortie :

Paramètre	Type	Commentaire
ReadStsSuccessful	BOOL	Indication d'une opération terminée. La valeur est 1 lorsque l'exécution de l'opération s'est achevée avec succès.
ReadStsActiv	BOOL	Indication d'une opération en cours. La valeur est 1 lorsque l'opération est en cours d'exécution.
ReadStsFaulty	BOOL	Réglé sur 1 si une erreur est détectée par le bloc fonction.
ErrorCode	WORD	Code fournissant l'identification de l'erreur détectée.
NumberOfSTSWords	INT	Nombre de mots/registres d'état lus.
DataStructureChannelStatus	ANY	Mot/registre d'état de voie. Une variable de type DDDT peut être utilisée. La description des mots/registres d'état est fournie dans le manuel de chaque équipement EIO.

EN correspond à ENable (activer) ; il s'agit d'une entrée de bloc facultative. Quand l'entrée EN est activée, une sortie ENO est automatiquement définie.

Si EN = 0, le bloc n'est pas activé, son programme interne n'est pas exécuté et ENO est réglé sur 0.

Si EN = 1, le programme interne du bloc est exécuté et ENO est réglé sur 1. Si une erreur survient, ENO reprend la valeur 0.

Si l'entrée EN n'est pas connectée, elle est automatiquement réglée sur 1.

ENO signifie Error NOtification (notification d'erreur). C'est la sortie associée à l'entrée facultative EN.

BOOL est l'abréviation du type booléen. Il s'agit du type de données de base en informatique. Une variable de type BOOL peut avoir l'une des deux valeurs suivantes : 0 (FALSE) ou 1 (TRUE).

Un bit extrait d'un mot est de type BOOL, par exemple :%MW10.4

Une variable de type STRING est une chaîne de caractères ASCII. La longueur maximale d'une chaîne est de 65 534 caractères.

Le type WORD est codé dans un format 16 bits et sert à effectuer des traitements sur des chaînes de bits.

Le tableau ci-dessous donne les limites inférieure/supérieure des bases qui peuvent être utilisées :

Exemples de représentation

Base	Limite inférieure	Limite supérieure
Hexadécimale	16#0	16#FFFF
Octale	8#0	8#177777
Binaire	2#0	2#1111111111111111

Données	Représentation dans l'une des bases
0000000011010011	16#D3
1010101010101010	8#125252
0000000011010011	2#11010011

INT est l'abréviation du format single INTeger (entier simple codé sur 16 bits).

Les limites supérieure/inférieure sont les suivantes : - (2 puissance 15) à (2 puissance 15) - 1.

-32768, 32767, 2#1111110001001001, 16#9FA4.

Une hiérarchie existe entre les différents types de données. Dans les DFB, il est parfois possible de déclarer les variables pouvant contenir plusieurs types de valeurs. On utilise alors les types ANY_xxx.
