Le bloc fonction READ_STS_QX permet de lire les mots d'état d'un module d'E/S Ethernet Modicon X80 en effectuant un échange explicite avec la mémoire du processeur.

Ces mots d’état contiennent des données sur l'état de fonctionnement du module et peuvent être utilisés pour effectuer des diagnostics par programme.

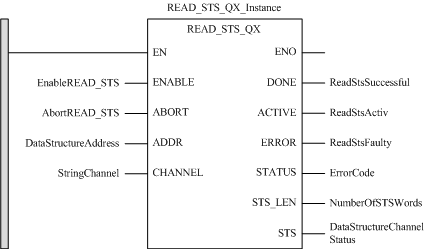

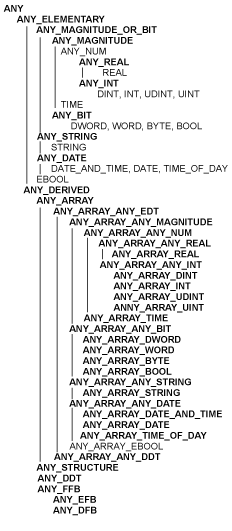

Les paramètres supplémentaires EN et ENO peuvent aussi être configurés.

D'autres blocs fonction de communication peuvent être programmés sur le même port de communication. Toutefois, le bloc de communication qui dépasse le nombre maximum sur ce port n'est traité qu'après la mise à disposition d'un des chemins de transaction. Le bloc suivant sur le port devient alors actif et commence à utiliser un chemin disponible.

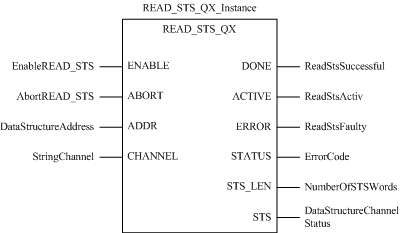

Représentation :

CAL READ_STS_QX_Instance (ENABLE:=EnableREAD_STS, ABORT:=AbortREAD_STS, ADDR:=DataStructureAddress, CHANNEL:=StringChannel, DONE=>ReadStsSuccessful, ACTIVE=>ReadStsActiv, ERROR=>ReadStsFaulty, STATUS=>ErrorCode, STS_LEN=>NumberOfSTSWords, STS=>DataStructureChannelStatus)

Représentation :

READ_STS_QX_Instance (ENABLE:=EnableREAD_STS, ABORT:=AbortREAD_STS, ADDR:=DataStructureAddress, CHANNEL:=StringChannel, DONE=>ReadStsSuccessful, ACTIVE=>ReadStsActiv, ERROR=>ReadStsFaulty, STATUS=>ErrorCode, STS_LEN=>NumberOfSTSWords, STS=>DataStructureChannelStatus);
