Description de la fonction
La fonction READ_TOPO_ADDR extrait d’une variable de type IODDT l’adresse topologique qui lui est associée. Cette adresse est stockée dans un tableau.
Cette fonction s’applique à tous les IODDT de type voie utilisables dans un DFB.
Les paramètres supplémentaires EN et ENO peuvent être configurés.

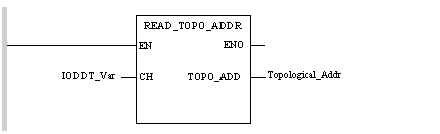

Représentation en FBD
Représentation :
Représentation en LD
Représentation :
Représentation en IL
Représentation :
LD IODDT_Var
READ_TOPO_ADDR
ST Topological_Addr
Représentation en ST
Représentation :
Topological_Addr := READ_TOPO_ADDR(IODDT_Var);
Description des paramètres
Le tableau suivant décrit les paramètres d’entrée :
Paramètre
Type
Commentaire
IODDT_Var
IODDT
Variable de type IODDT de type voie dont on veut connaître l’emplacement physique (adresse topologique).
Exemples : IODDT_Var de type T_COUNT_STD.
Le tableau suivant décrit les paramètres de sortie :
Paramètre
Type
Commentaire
Topological_Addr
TOPO_ADDR_TYPE
Tableau de 5 entiers qui représente l’adresse topologique de la variable IODDT_Var.
Topological_Addr[0] : numéro de bus (0 si la voie est située sur un module en rack).
Topological_Addr[1] : numéro d’équipement (0 si la voie est située sur un module en rack).
Topological_Addr[2] : numéro de rack.
Topological_Addr[3] : numéro de module.
Topological_Addr[4] : numéro de voie.
