Les E/S distantes sont gérées uniquement par l'UC primaire, qui comprend toutes les fonctionnalités d'E/S distantes (diagnostic, échanges de données, etc.) nécessaires.
Les modules de communication CRP sont configurés automatiquement et détectent si leur UC fait partie d'un système de redondance d'UC ou d'un système autonome.
Les modules de communication CRP primaire et redondant transmettent le statut de leur connexion à leurs UC.
Adresses IP des modules de communication CRP E/S Quantum Ethernet
Un module CRP obtient son affectation d'adresse IP lors de la mise sous tension dans les conditions suivantes :
|
Si le CRP est connecté à...
|
L'adresse IP affectée est...
|
|
UC A
|
Adresse IP configurée dans Control Expert pour A
|
|
UC B
|
Adresse IP configurée dans Control Expert pour B
|
NOTE : au cours d'un basculement, les CRP E/S Quantum Ethernet ne changent pas d'adresses IP.
Modules CRP E/S Quantum Ethernet et RSTP 2004
Le CRP A étant associé à la priorité la plus faible dans une boucle de chaînage Ethernet, il s'agit de la racine RSTP. Il n'existe qu'une seule racine dans la boucle.
Le CRP B possède une priorité supérieure au CRP A, mais inférieure aux stations d'E/S distantes CRA et aux DRS. Il s'agit donc de la racine de sauvegarde.
Si le CRP A cesse de fonctionner, le CRP B devient la racine.
Cela étant, après un basculement, si le CRP A est toujours en état de fonctionner, la racine ne change pas (aucune reconfiguration de boucle).
Si le CRP B démarre sans le CRP A dans la boucle, il devient la racine.
Si le CRP A démarre alors que le CRP B est la racine, la boucle est reconfigurée et le CRP A devient la racine.
Le CRP racine transmet l'état de la racine des E/S distantes Ethernet. Ces informations sont ensuite transférées à l'UC B lors de la scrutation suivante.
Système de redondance d’UC sans E/S distantes
Le système de redondance d'UC Quantum peut fonctionner sans E/S distantes installées, mais doit disposer de CRP installés.
NOTE : ce type de système de redondance d'UC S908 n'est pas compatible avec la fonction CCOTF.
Temps de rétention de la station
Le temps de rétention de la station doit être configuré pour chaque module de station dans le système de redondance d'UC :
-
pour un système S908 : 1 200 ms
-
pour une station d'E/S distantes Ethernet Quantum : par défaut, quatre fois le chien de garde de la tâche MAST
NOTE : les équipements Schneider-Electric peuvent posséder différentes configurations de temps de rétention de station et de timeout de connexion, mais pas les équipements tiers. Ils ne sont pas compatibles avec un système de redondance d'UC Quantum.
Configuration de la valeur du temps de rétention
Le tableau suivant décrit la procédure de modification de la valeur du temps de rétention :
|
Etape
|
Action
|
|
1
|
Créez un bus d'E/S distantes avec un processeur Quantum 140 CPU 67• 60 et un module de communication 140 CRP •••_00.
|
|
2
|
Ajoutez un bus d'E/S distantes avec un module de communication 140 CRP •••_00.
|
|
3
|

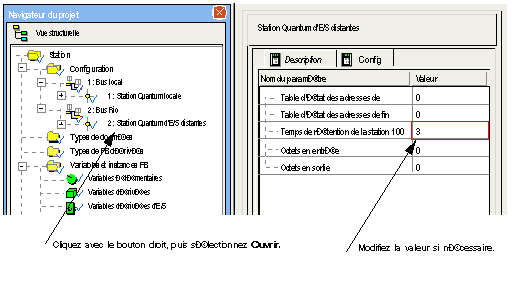

Ouvrez la boîte de dialogue Station d'E/S distantes Quantum et modifiez la valeur du temps de rétention de la station.
|
