Utilisation de l'onglet Port Modbus
Traduction de la notice originale
A propos de nous
Affichage

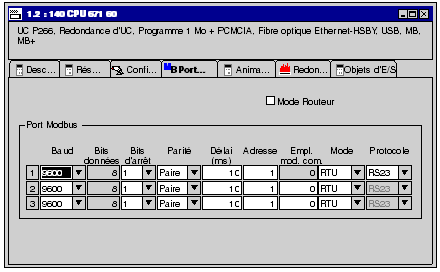

Vous pouvez modifier les options de communication Modbus à l'aide de l'onglet Port Modbus de l'éditeur Control Expert :
NOTE : si vous avez besoin de l'adresse Modbus du contrôleur, accédez au module 140 CPU 67• 6• et recherchez l'adresse à l'aide du clavier.
Configuration des adresses Modbus Plus (MB+)
Lorsque vous configurez l'adresse MB+ pour la première fois :
AVERTISSEMENT
FONCTIONNEMENT INATTENDU DE L'EQUIPEMENT.
Ne modifiez pas l'adresse Modbus Plus (MB+) après la première configuration.
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.
Description
Onglet Port Modbus :
Elément
Option
Valeur
Description
Port Modbus
Baud
9600
Des données doivent être spécifiées pour chaque liaison.
50 à 19 200 kbits/s
Bits de données
8
Bits d'arrêt
1 ou 2
Parité
Paire
IMPAIRE
AUCUN
Retard ( ms )
10 ms
Adresse
1 à 247
Pour basculement Modbus
1 à 119 (UC primaire)
129 à- 247
(UC redondante)
Emplacement du module de communication
0
Mode
RTU
ASCII
Protocole
RS232
RS485
