Utilisation de l'onglet Animation et des boîtes de dialogue de l'écran de l'automate

Accès aux boîtes de dialogue de l'écran de l'automate

Pour accéder aux onglets Tâche, Horodateur et Informations de l'onglet Animation de Control Expert :

Etape	Action
1	Cliquez sur l'onglet Animation.
2	L'onglet Ecran de l'automate apparaît automatiquement.

NOTE : Les boîtes de dialogue illustrées ici sont décrites en mode local. Lorsque Control Expert est connecté à un automate, les informations affichées dans ces onglets changent.

Affichage de l'onglet Tâche

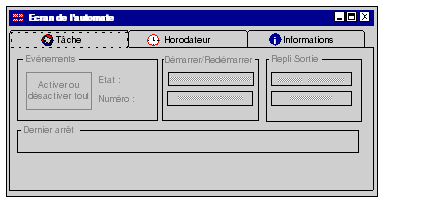

Boîte de dialogue de l'onglet Tâche de Control Expert :

NOTE : Cliquez pour afficher l'écran de l'automate en mode connecté et la description correspondante.

Description de l'onglet Tâche

Description de l'onglet Tâche :

Elément	Option	Valeur	Description
Evénements	Etat :	xxx	Informations sur l'état des événements disponibles en mode connecté
	Numéro :	xxx	Sans objet
	Activer ou désactiver tout	Cliquer sur le bouton	Bouton permettant de contrôler les événements
Démarrer/Redémarrer	Démarrage à chaud	Cliquer sur le bouton	Permet d'initialiser le démarrage à chaud
Démarrer/Redémarrer	Démarrage à froid	Cliquer sur le bouton	Permet d'initialiser le démarrage à froid
Repli des sorties	Sorties appliquées	Sans objet	Non utilisé dans un système de redondance d'UC Modicon Quantum avec système Control Expert
Repli des sorties	Repli des sorties	Sans objet
Dernier arrêt	Lecture seule	Jour JJ/MM/AA Heure	Indique le jour, la date, l'heure et la cause du dernier arrêt de l'automate

Affichage de l'onglet Horodateur

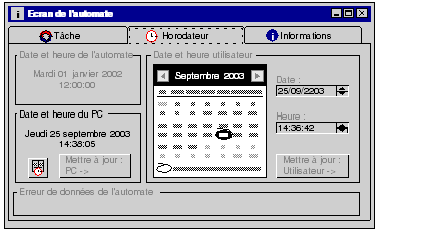

Boîte de dialogue de l'onglet Horodatage de Control Expert :

Description de l'onglet Horodateur

Description de l'onglet Horodateur :

Elément	Option	Description
Date et heure de l'automate	Lecture seule	Indique la date et l'heure courantes de l'automate
Date et heure PC	Mettre à jour PC->Automate	Met à jour l'automate avec l'heure système du PC
Date et heure utilisateur	Mettre à jour Utilisateur->Automate	Met à jour l'automate avec l'heure définie par l'utilisateur

Affichage de l'onglet Informations

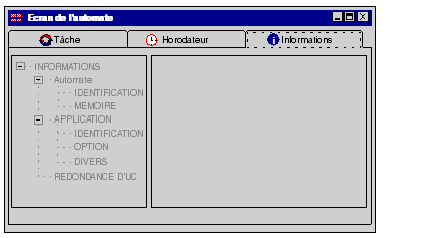

Boîte de dialogue de l'onglet Informations de Control Expert

Description de l'onglet Informations

Description de l'onglet Informations :

Elément	Option	Valeur	Description
Informations système	Automate / Identification	Gamme d'automates	Disponible uniquement en mode Connecté
		Nom du processeur
		Version processeur
		ID matériel
		Adresse réseau
	Automate / Mémoire	UC MEMOIRE
	Application / Identification	Nom
		Création produit
		Date
		Modification produit
		Date
		Version
		Signature
	Application / Option	Informations de chargement
		Commentaires
		Table d'animation
		Protection de la section
		Diagnostic de l'application
	Application/Divers	Bits forcés
	Redondance d’UC	Etat de redondance d'UC de l'automate
		Etat de redondance d'UC de l'automate d'extension
		Différence d'application entre l'automate et l'automate d'extension
		Nom de l'automate
		Etat de transfert des variables
		Etat du système complet de redondance d'UC
