Utilisation de l'onglet Configuration

Ecran de configuration

Modifiez les valeurs à l'aide de l'onglet Configuration de l'éditeur :

Description

Onglet Configuration :

Elément	Option	Valeur	Description
Démarrage à froid uniquement		x	Active la fonction Démarrage à froid uniquement.
Mode de marche au démarrage à froid	Démarrage automatique en Run	x	Détermine les conditions de fonctionnement lors d'un démarrage à froid.
Mode de marche au démarrage à froid	Initialisation de %MWi	x
Cartes mémoire	A:	Sans objet	Affiche la configuration dans les emplacements PCMCIA.
Cartes mémoire	B:	Sans objet	Affiche la configuration dans les emplacements PCMCIA.
Communication	Par défaut, la bande-passante est de 4 x 256 octets ; prise en charge par les versions de système d'exploitation antérieures à V2.80 (UC) et V4.60 (NOE).		Volume maximum de données échangées entre les modules NOE et UC lors de chaque cycle
	Pour les processeurs Quantum : 140 CPU 311 10 140 CPU 534 14 140 CPU 434 12	4 x 256 4 x 1024
	Pour les processeurs Quantum : 140 CPU 651 50 140 CPU 651 60 140 CPU 652 60 140 CPU 658 60 140 CPU 671 60 140 CPU 672 60 140 CPU 672 61 140 CPU 678 61	4 x 256 4 x 1024 8 x 1024 12 x 1024
RAM d'état	Bilan mémoire	1.	Barre permettant de visualiser le pourcentage de mémoire utilisée.
	%M-0x	2.	Taille des différentes zones mémoire Remarque : les valeurs de %IW et %MW doivent être divisibles par 8.
	%MW-4x	2.
	%I-1x	2.
	%IW-3x	2.
	Visualiseur	Sans objet	Ouvre l'onglet Visualiseur de la RAM d'état, qui affiche la façon dont la mémoire est affectée. (Voir l'illustration ci-dessous.)
Modification de Configuration en ligne	Modification en ligne en mode RUN ou STOP	x	Cochez cette case pour : ajouter ou supprimer des modules TOR ou analogiques ; modifier des paramètres. NOTE : ces modifications peuvent être effectuées en mode RUN.
1. La valeur (exprimée en pourcentage et affichée sur une échelle) dépend du bilan mémoire de la configuration de redondance d'UC. 2. Saisissez les valeurs appropriées. Toutes les valeurs dépendent de la configuration de redondance d'UC.

Démarrage à froid uniquement

Si elle est cochée, cette option force le démarrage à froid de l'application, au lieu du démarrage à chaud normal.

Par défaut, l'option Démarrage à froid uniquement n'est pas cochée.

L'option Démarrage à froid uniquement n'est prise en charge que depuis la version 2.7 sur des automates haut de gamme.

Une application utilisant cette fonctionnalité :

n'est pas téléchargeable sur un automate utilisant une version antérieure
ne peut pas être exécutée sur un automate utilisant une version antérieure
n'est pas utilisable avec Unity Pro version 4.0 ou antérieure

NOTE : Unity Pro est l’ancien nom de Control Expert pour les versions 13.1 et antérieures.

NOTE : la case à cocher s'affiche si le contrôleur sélectionné prend en charge la fonction Démarrage à froid.

Démarrage automatique en mode RUN

L'activation de cette option fait automatiquement passer l'automate en mode RUN lors d'un démarrage à froid.

Deux types de démarrage :

en l'absence d'une carte mémoire PCMCIA, l'automate démarre sur le contenu de la RAM interne du processeur
en présence d'une carte mémoire PCMCIA, c'est le contenu de celle-ci qui fixe le démarrage

AVERTISSEMENT

EXECUTION NON SOUHAITEE D'UNE APPLICATION AU DEMARRAGE A FROID D'UN AUTOMATE

Lorsque l'option Démarrage automatique en mode Run est activée, les événements suivants déclencheront l'exécution de l'application en cas de démarrage à froid :

insertion de la carte PCMCIA lorsque l'automate est sous tension,
remplacement du processeur lorsque l'automate est sous tension,
utilisation imprudente ou par inadvertance du bouton de réinitialisation
mise sous tension d'un automate dont la pile est défectueuse après une coupure de courant.

Pour éviter d'exécuter l'application lors d'un démarrage à froid, utilisez le commutateur qui se trouve sur le panneau avant du processeur.

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Initialiser %MWi

Lors du chargement de l'application :

si vous cochez cette case, les valeurs %MWi sont réinitialisées ou réglées sur 0
si vous désélectionnez la case, les mots %MWi conservent leurs anciennes valeurs

En cas de démarrage à froid ou après l'insertion de la carte mémoire PCMCIA :

si vous cochez cette case, les valeurs %MWi sont réinitialisées ou réglées sur 0
si vous désélectionnez la case, les mots %MWi conservent leurs anciennes valeurs

Communication

Si le protocole sous TCP/IP est utilisé (OFS ou Control Expert), il est possible de configurer le volume maximum de données pouvant être échangées lors de chaque cycle entre les modules d'UC et les modules NOE, à l'aide de l'option Nombre maximum de données Unity échangées par cycle d'automate.

Cette fonctionnalité n'est prise en charge que sur les modules d'UC disposant d'un système d'exploitation de version 2.80 ou ultérieure et les modules NOE disposant d'un système d'exploitation de version 4.60 ou ultérieure.

La bande passante définie est valide entre l'UC et tous les modules NOE existants. Il n'est pas possible de définir d'autres bandes passantes pour chacun des modules.

L'augmentation de cette bande passante a une incidence sur le temps de cycle de l'automate (2 ms par Ko échangé). Cette influence est proportionnelle au volume de données réellement échangées et non à la bande passante configurée. Ainsi, si le canal est défini sur le maximum, mais qu'il n'est pas utilisé, l'influence sur la durée du cycle est négligeable.

Mémoire RAM d'état

Le bargraphe RAM d'état permet de connaître la taille de la RAM d'état utilisée dans votre projet par rapport à la taille de mémoire maximale.

Utilisation de la boîte de dialogue Visualiseur de la RAM d'état

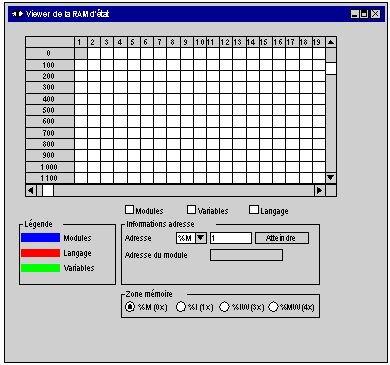

Boîte de dialogue Visualiseur de la RAM d'état

Chaque cellule de la grille représente un emplacement d'adresse et affiche l'entité stockée à cet emplacement. Le contenu de la grille peut être modifié en sélectionnant les options appropriées dans l'un des deux filtres :

Options de la grille représentant la mémoire utilisée :

Cochez une option, ou les trois ; un à trois graphiques à barres apparaissent alors.
- Modules

  Indique l'adresse topologique utilisée dans les modules. L'adresse apparaît sous forme de graphique à barres dans la grille.
- Langage

  Indique l'adresse topologique utilisée dans le programme. L'adresse apparaît sous forme de graphique à barres dans la grille.
- Variables

  Indique l'adresse topologique utilisée dans les variables. L'adresse apparaît sous forme de graphique à barres.
Options Zone mémoire :

Utilisez cette option pour spécifier une adresse pour la RAM d'état. Sélectionnez l'un des quatre types de référence suivants :
- %M
- %I
- %IW
- %MW

Votre sélection apparaît dans le champ Adresse de la zone Informations adresse.

Modification en ligne de la configuration

Sur les automates prenant en charge cette fonctionnalité, une case à cocher est activée et apparaît dans l'onglet Editeur UC.

La fonctionnalité Modification en ligne de la configuration est disponible uniquement sur certains types d'automates, si la case Modification en ligne en mode RUN ou STOP est cochée.
