Configuration des paramètres d'adresse IP

DTM maître

Utilisez le DTM maître pour définir les paramètres d'adresse IP que le DTM maître utilisera pour communiquer avec le module HART.

Le module HART étant conçu pour recevoir ses paramètres d'adresse IP du serveur FDR dans le CPU, vous devez configurer les paramètres Serveur d'adresses du DHCP dans le DTM maître.

Accès aux propriétés d'adresse IP du module

Pour accéder à la page Paramètres d'adresse du module d'E/S analogiques HART permettant de saisir les paramètres d'adresse IP, procédez comme suit :

Etape	Action
1	Dans le Navigateur de DTM, cliquez avec le bouton droit sur le CPU M580.
2	Sélectionnez Ouvrir dans le menu contextuel. Résultat : la fenêtre de configuration du DTM maître s'ouvre.
3	Utilisez la commande d'arborescence située à gauche de la fenêtre de configuration du DTM pour accéder au module d'E/S analogiques HART que vous avez déjà ajouté à la configuration :

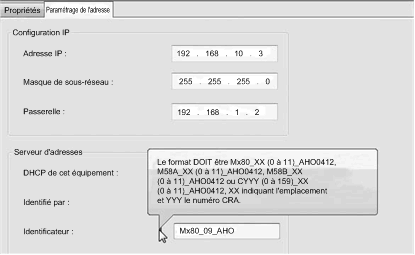

4	Sélectionnez l'onglet Paramètres d'adresse pour accéder aux paramètres de configuration de l'adresse IP :
5	Utilisez les champs suivants pour configurer les paramètres d'adresse IP du module d'E/S analogiques HART sélectionné :
	Adresse IP	Entrez l'adresse IP utilisée par le serveur FDR du CPU pour servir le module d'E/S analogiques HART sélectionné.
	Masque de sous-réseau :	Acceptez la valeur par défaut.
	Passerelle :	Acceptez la valeur par défaut.
	DHCP de cet équipement	Sélectionnez Activé.
	Identifié par	Sélectionnez Nom de l'équipement.
	Identificateur	Entrez l'identificateur Nom de l'équipement pour le module d'E/S analogiques HART sélectionné. NOTE : Reportez-vous à la rubrique Création d'un nom d'équipement pour le service DHCP ci-dessous.
6	Cliquez sur Appliquer.
7	Dans le DTM maître du CPU, sélectionnez Propriétés de voie dans l'arborescence.
8	Confirmez que l'Adresse IP source est correcte. NOTE : Control Expert utilise cette adresse IP pour communiquer avec le CPU.

Création d'un nom d'équipement pour le service DHCP

Lorsque le service client DHCP est activé dans le DTM maître, le module d'E/S analogiques HART utilise l'identificateur Nom de l'équipement pour demander une adresse IP au serveur FDR dans le CPU. Créez l'identificateur Nom de l'équipement en concaténant les valeurs ID du rack et Numéro de l'emplacement avec le Nom du module, comme suit :

Nom de l'équipement = ID du rack_Numéro de l'emplacement_Nom du module

NOTE : Lorsque vous entrez les valeurs ID du rack et Numéro de l'emplacement, vérifiez que les valeurs saisies correspondent à la position du module dans le rack.

Les composants du Nom de l'équipement concaténé sont les suivants :

Paramètre	Description
ID du rack	Champ de 4 caractères qui identifie le rack utilisé pour le module : Mx80 : rack local principal M58A : rack primaire dans une conception de réseau Hot Standby M58B : rack redondant dans une conception de réseau Hot Standby Cxxx : CRA La zone suivante affiche l'ID du rack distant. Plage d'adresses : 0 à 159.
Numéro de l'emplacement	Champ identifiant la position du module dans le rack.
Nom de l'équipement	Utilisez les noms de module suivants pour générer le Nom de l'équipement : la chaîne AHI0812 pour le module BMEAHI0812 ; la chaîne AHO0412 pour le module BMEAHO0412.

Les identifiants de nom d'équipement peuvent être, par exemple :

Mx80_02_AHI0812 pour un module BMEAHI0812 situé à l'emplacement 2 d'un rack primaire.
M58A_03_AHI0812 pour un module BMEAHI0812 situé à l'emplacement 3 d'un rack de redondance d'UC primaire
M58B_04_AHO0412 pour un module BMEAHO0412 situé à l'emplacement 4 d'un rack de redondance d'UC redondant
C001_05_AHO0412 pour un module BMEAHO0412 situé dans le rack 1, emplacement 5 d'un rack d'E/S distant
