Ajout d'un DTM de module

Présentation

Outre un module au Bus automate, vous devez ajouter le DTM de ce module dans le Navigateur de DTM. Dès qu'un DTM de module a été ajouté dans le Navigateur de DTM, vous pouvez utiliser Control Expert pour :

configurer les propriétés du DTM,
surveiller les propriétés dynamiques du DTM pendant l'exécution.

Ajout d'un nouveau DTM au Navigateur de DTM

Pour ajouter un nouveau DTM au Navigateur de DTM, procédez comme suit :

Etape	Action
1	Dans le menu principal de Control Expert, sélectionnez Outils → Navigateur de DTM. Le Navigateur de DTM s'ouvre et affiche l'UC sélectionnée pour le projet.

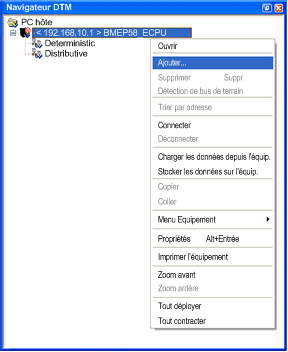

2	Sélectionnez l'UC et cliquez sur le bouton droit de la souris. Un menu contextuel s'ouvre :

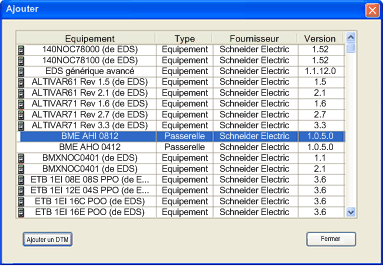

3	Sélectionnez Ajouter. La boîte de dialogue Ajouter s'ouvre :
4	Sélectionnez un module d'entrées ou de sorties que vous avez déjà ajouté dans la boîte de dialogue Bus automate, puis cliquez sur Ajouter DTM. La boîte de dialogue Propriétés de l'équipement s'ouvre :
5	Acceptez le Nom d'alias proposé par Control Expert ou saisissez un autre nom, puis cliquez sur OK. Control Expert ajoute un nouveau module dans le Navigateur de DTM :
