Le module d'entrées analogiques HART eX80 BMEAHI0812 prend en charge les connexions de câblage 4-20 mA point à point à des instruments de terrain, comme des capteurs et des transmetteurs. Vous pouvez effectuer le raccordement au module d'entrée à l'aide d'un bornier à 20 broches (BMX FTB 20•0), d'un ensemble de cordons pré-assemblés (BMX FTW •01S) ou d'accessoires TELEFAST.
Le module d'entrées n'alimente pas la boucle de courant 4-20 mA. Dans votre réseau, vous devez inclure une alimentation externe capable d'alimenter la boucle de courant.
Brochage du module d'entrées
Le module d'entrée analogique HART eX80 BMEAHI0812 présente les 20 broches suivantes, auxquelles vous pouvez connecter un bornier, un ensemble de cordons pré-assemblés ou un câble TELEFAST :
BMEAHI0812 avec transmetteur 2 fils

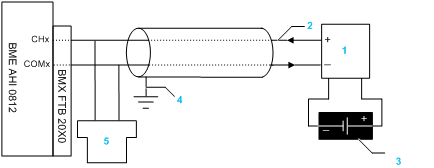

L'illustration suivante montre comment raccorder le module d'entrées à un transmetteur 2 fils. L'alimentation de terrain est délivrée directement à la boucle de courant 4-20 mA :
1
Transmetteur 2 fils
2
Boucle de courant 4-20 mA, avec les flèches indiquant le sens du courant
3
Alimentation de terrain
4
Terre de protection
5
Maître HART secondaire (portable)
BMEAHI0812 avec transmetteur 4 fils

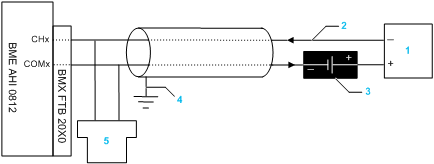

Cet exemple montre comment raccorder le module d'entrées à un transmetteur 4 fils. L'alimentation de terrain est délivrée à la boucle de courant 4-20 mA via le transmetteur :
1
Transmetteur 4 fils
2
Boucle de courant 4-20 mA, avec les flèches indiquant le sens du courant
3
Alimentation de terrain
4
Terre de protection
5
Maître HART secondaire (portable)
