Utilisation des kits de CEM

Introduction

Pour protéger le module d'entrées analogiques HART eX80 BMEAHI0812 contre les interférences radio et électromagnétiques, utilisez des kits de CEM qui permettent de relier à la terre les câbles blindés raccordés au module.

Blindage des câbles

ATTENTION

COMPORTEMENT IMPREVU DE L'APPLICATION

Pour réduire les perturbations électromagnétiques, raccordez le blindage à l'aide d'un kit de CEM BMX XSP 0400/0800/1200.

Les perturbations électromagnétiques peuvent provoquer un comportement inattendu de l'application.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

Reliez le blindage du câble à la barre de terre. Clampez le blindage sur la barre de terre côté module. Utilisez les kits de CEM suivants pour créer ces raccordements :

Kit de CEM BMX XSP 0400, à utiliser pour le rack BME XBP 0400
Kit de CEM BMX XSP 0800, à utiliser pour le rack BME XBP 0800
Kit de CEM BMX XSP 1200, à utiliser pour le rack BME XBP 1200

DANGER

RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ECLAIR D'ARC ELECTRIQUE

Lors du montage/démontage des modules :

vérifiez que chaque bornier est connecté à la barre de blindage ;
mettez les capteurs et pré-actionneurs hors tension.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

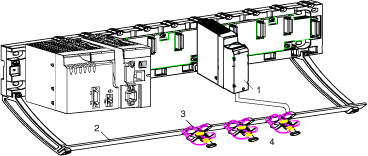

BMEAHI0812

Barre de blindage

Raccord

Vers les capteurs

Référence des capteurs par rapport à la terre

Pour assurer le bon fonctionnement du système d'acquisition, il est recommandé de :

placer les capteurs à proximité les uns des autres (espacés de quelques mètres au plus) ;
référencer chaque capteur à un seul point raccordé à la terre de protection.

Utilisation des capteurs référencés par rapport à la terre

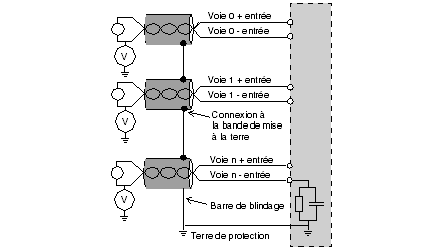

Les capteurs sont connectés comme indiqué sur le schéma suivant :

Si les capteurs sont référencés par rapport à la terre, cela peut, dans certains cas, ramener un potentiel de terre distant au bornier. Pour éviter ce cas de figure, respectez les règles suivantes :

Le potentiel doit être inférieur à la tension basse autorisée de ± 500 VCC.
La mise à un potentiel de référence d'un point du capteur provoque la génération d'un courant de fuite. Vérifiez que les courants de fuite générés ne perturbent pas le système.

NOTE : Des capteurs et d'autres périphériques peuvent être raccordés à un point de mise à la terre situé à une certaine distance du module. De telles références à la terre éloignée peuvent impliquer des différences de potentiel considérables par rapport à la terre locale. Des courants induits n'affectent pas la mesure ou l'intégrité du système.

DANGER

RISQUE D'ELECTROCUTION

Vérifiez que les capteurs et autres périphériques ne sont pas exposés, par des points de mise à la terre, à un potentiel de tension supérieur aux limites acceptables.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.
