Utilisation de l'accessoire de câblage TELEFAST
Traduction de la notice originale
Introduction

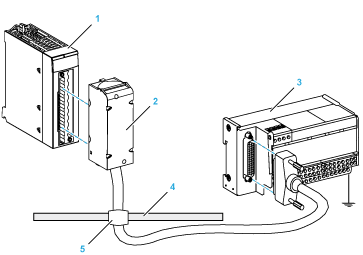

Le système précâblé TELEFAST est constitué de câbles de raccordement et de sous-bases d'interface, comme indiqué ci-dessous :
1
Module BMEAHI0812
2
Câbles de raccordement BMXFTA••22
3
Sous-base d'interface ABE7CPA31
4
Barre de blindage
5
Raccord
Câbles de raccordement BMXFTA••22
Les câbles BMXFTA••22 constituent un ensemble de cordons pré-assemblés, composé des éléments suivants :

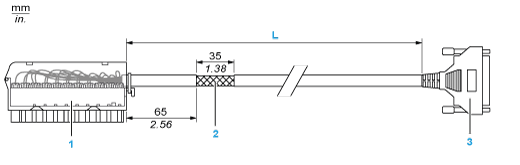

La figure ci-dessous illustre les câbles BMXFTA••22 :
1
Bornier BMXFTB2020
2
Blindage des câbles
3
Connecteur Sub-D à 25 broches
L
Longueur en fonction de la référence.
Le câble est disponible en 2 longueurs différentes :
Le tableau suivant répertorie les caractéristiques des câbles BMXFTA••22 :
Caractéristique
Valeur
Câble
Matériau de la gaine
PVC
Statut LSZH
Non
Environnement
Température de fonctionnement
-25 à 70 °C (-13 à 158 °F)
Raccordement aux capteurs
Les capteurs peuvent être raccordés à l'accessoire ABE7CPA31, comme indiqué dans la rubrique Schémas de câblage.
Les voies analogiques sur les borniers TELEFAST référencés ABE7CPA31 sont réparties comme suit :
Numéro de bornier TELEFAST
Brochage du BMEAHI0812
Type de signal
Numéro de bornier TELEFAST
Brochage du BMEAHI0812
Type de signal
1
NC
Terre
Alim. 1
NC
+24 VCC (alimentation de capteur)
2
NC
Terre
Alim. 2
NC
+24 VCC (alimentation de capteur)
3
NC
Terre
Alim. 3
NC
0 VCC (alimentation de capteur)
4
NC
Terre
Alim. 4
NC
0 VCC (alimentation de capteur)
100
NC
+IS0
116
NC
+IS4
101
NC
NC
117
NC
NC
102
3
+IC0
118
11
+IC4
103
4
0 V0
119
12
0 V4
104
NC
+IS1
120
NC
+IS5
105
NC
NC
121
NC
NC
106
5
+IC1
122
13
+IC5
107
6
0 V1
123
14
0 V5
108
NC
+IS2
124
NC
+IS6
109
NC
NC
125
NC
NC
110
7
+IC2
126
15
+IC6
111
8
0 V2
127
16
0 V6
112
NC
+IS3
128
NC
+IS7
113
NC
NC
129
NC
NC
114
9
+IC3
130
17
+IC7
115
10
0 V3
131
18
0 V7
+ICx : entrée de courant pôle + pour la voie x.
+ISx : entrée de courant ou de tension pôle - pour la voie x.
COMx : broche Commun - pour la voie x.
NC : non connecté
NOTE : L'accessoire de câblage ABE7BV•0 facilite la mise à la terre des câbles.
BMEAHI0812 avec transmetteur 2 fils ou 4 fils, connecteur TELEFAST avec alimentation
Ces exemples montrent comment raccorder le module d'entrées à un transmetteur 2 fils ou 4 fils à l'aide d'un accessoire de câblage TELEFAST et d'un câble. Le câble est muni d'un bornier 20 broches. L'alimentation 24 VCC est délivrée directement à la boucle de courant 4-20 mA :
NOTE : Pour fournir un courant de 4-20 mA dans la boucle de courant, connectez uniquement les broches ISx et ICx sur l'accessoire de câblage TELEFAST ABE7CPA31. Les broches 0Vx ne sont pas raccordées.

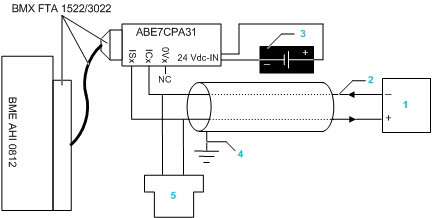

Conception à 2 fils :
1
Transmetteur 2 fils
2
Boucle de courant 4-20 mA, avec les flèches indiquant le sens du courant
3
Alimentation 24 VCC
4
Terre de protection
5
Maître HART secondaire (portable)

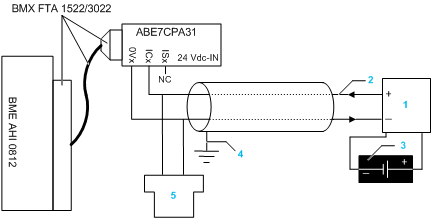

Conception à 4 fils :
1
Transmetteur 4 fils
2
Boucle de courant 4-20 mA, avec les flèches indiquant le sens du courant
3
Alimentation de terrain
4
Terre de protection
5
Maître HART secondaire (portable)
Caractéristiques et longueurs des câbles pour les réseaux HART
La HART Communication Foundation a élaboré une documentation décrivant les types et diamètres de câble recommandés pour les réseaux HART. Cette documentation fournit également des instructions pour calculer les longueurs de câble maximales d'un réseau HART.
Pour obtenir une copie de cette documentation, consultez le site Web de la HART Communication Foundation à l'adresse www.hartcomm.org, et téléchargez le document FSK Physical Layer Specification (référence HFD_SPEC-054). Les caractéristiques et les longueurs des câbles pour les réseaux HART sont indiquées dans la section 7.5 de ce document.
Pour un module d'entrée analogique HART BMEAHI0812 alimenté en boucle par un accessoire de câblage TELEFAST ABE7CPA31, la longueur de câble maximale entre le capteur et l'accessoire de câblage est limitée par le calcul suivant (en plus des longueurs de câble maximales recommandées par la HART Communication Foundation) :
ABE7CPA31
Capacité maximale
0,206 μF
Longueur de câble maximale
(0,206 μF) / (Capacité/unité)
Longueur maximale si Cap/unité = 55 pF/pied
1141 m
