Commutateurs du panneau arrière

Deux commutateurs rotatifs (reportez-vous à l'illustration et au tableau ci-dessous) sont situés sur le panneau arrière du processeur. Ils servent à définir les adresses des nœuds Modbus Plus et des ports Modbus.

NOTE : 64 est l'adresse la plus élevée pouvant être définie par ces commutateurs.

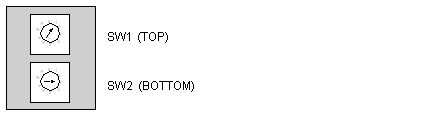

SW1 (haut) règle les chiffres de poids fort (dizaines) de l'adresse, le commutateur SW2 (bas) règle les chiffres de poids faible (unités) de l'adresse. L'illustration ci-dessous montre le paramétrage correct d'une adresse, la 13 par exemple.

Commutateurs SW1 et SW2

La figure ci-après représente les réglages des commutateurs SW1 et SW2.

Tableau des paramètres des adresses SW1 et SW2

Le tableau ci-dessous représente le paramétrage des adresses SW1 et SW2.

Adresse du nœud	SW1	SW2
1 ... 9	0	1 ... 9
10 ... 19	1	0 ... 9
20 ... 29	2	0 ... 9
30 ... 39	3	0 ... 9
40 ... 49	4	0 ... 9
50 ... 59	5	0 ... 9
60 ... 64	6	0 ... 4

NOTE : Si "0" ou une adresse supérieure à 64 est sélectionnée, le voyant Modbus + restera allumé pour indiquer qu'une adresse incorrecte a été sélectionnée.
